  • 自带时钟信号的单电源小功率步进电机驱动模板
    http://www.ic72.com 发布时间:2008/4/22 11:05:00

        QA743035

        QA743035驱动模板集可调脉冲发生器、环行分配、功率驱动于一体,外形尽寸小,使用极为方便。

        QA743035可自行产生30~350Hz的可调时钟信号,若不需外部控制转速即固定转速时,可通过调整驱动模块中的W固定电机转速,而省掉使用外部时钟信号的繁琐。若需外部控制转速时,可断开内部时钟信号,此时即可由CP端输入外部时钟信号(外部时钟信号脉冲为TTL电平)控制电机运行转速变化。该驱动模块使用电源非常简单,仅需≤24V(视电机电压而定)无须稳压的单一直流电源即可直接驱动步进电机运行。该驱动模块可直接驱动部分35BYG系列及42BYG系列步进电机;以及大部分15BY、25BY、35BY、42BY系列步进电机和大部分28BYJ~35BYJ系列步进电机运行。驱动相电流≤1.2A。

    ic72新闻中心

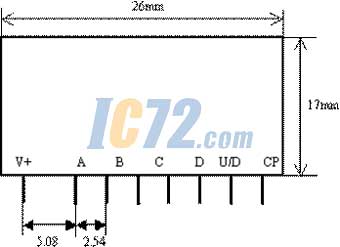

        外型尺寸及管脚说明:

    ic72新闻中心

         厚度4.5mm

        1、  V+   步进电机电源,24V整流滤波直流电源(可以不稳压)。

        2、  A    步进电机A相。

        3、  B    步进电机B相。

        4、  C    步进电机C相。(绕组带中心抽头的两相步进电机为/A相)

        5、  D    步进电机D相。(绕组带中心抽头的两相步进电机为/B相)

        6、  U/D  步进电机正/反转控制,悬空为正转接地为反转。

        7、  CP   步进电机转速控制信号。悬空为内部时钟,接地电机锁定。调整W可改变转速。

        8、  GND  电源负极,即地线。

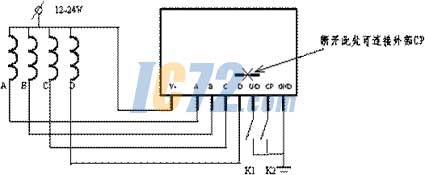

        典型应用电路一:

    ic72新闻中心

        驱动四相永磁式步进电机35BYJ46A等

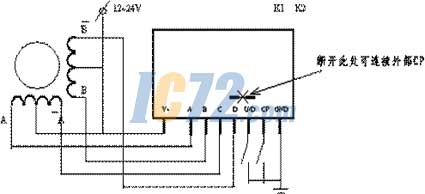

        典型应用电路二:

    ic72新闻中心

        驱动两相带中心抽头的混合式步进电机42BYG46A等

        驱动两相带中心抽头的混合式以及永磁式步进电机时必须注意模块的A与电机的A连接;模块的B与电机的B连接;模块的C与电机的/A连接;模块的D与电机的/B连接。K1闭合时电机反转;K2闭合时使CP为零,电机锁定。由外部时钟信号控制电机转速变化时,应将内部时钟连线切断,由CP端输入外部控制信号,其幅度为标准TTL电平。
