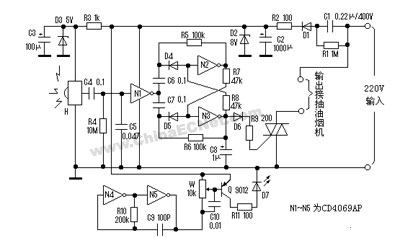

越来越多的厨房用上了抽油烟机，它是厨房洁净的好帮手。我们使用时都要按开关打开或关闭电源，当我们满手油腻时你是否会想到此举显行麻烦，总会把开关弄得油乎乎的。本电路是利用红外光进行控制，开关时只要手掌近距离对着开关停留一下就行，就像红外线水龙头一样，很方便实用。由于是近距离使用红外线，功率小经久耐用，节能。 　　电路主要由红外发射、接收，双稳开关和电源电路组成，如图。R3、D3、C3为接收电路H提供了稳定的5V直流电压。H的静态电流在1~2mA。N4、N5产生32KHz的振荡信号，经Q放大后由红外管D7向外发射。H接收到该信号，输出高电平，经C4耦合到N1放大，N1反向输出低电平，使双稳电路翻转，N3输出高电平，双向可控硅导通，排气扇工作。若H再次收到红外信号，N2、N3再次翻转，关闭SCR，抽油烟机停止工作。C5起抗干扰和稳定N1输入电平作用，R4是下拉电阻。

　　装配调试 选用优质电路板，按图制作都能成功。电路板就装在原墙壁开关盒内。在开关盒盖钻两圆孔，孔距2厘米，将D7装在一端封住的筒形空芯管（可用牙膏盖）内，透光的管口朝向圆孔，另一圆孔处放接收电路H。制作好后将红外发射管和接收集成电路H平行放置（H的秃面与D7的秃面平行），内部绝对不能透光。调节W使手在距D7约15~20厘米处电路翻转即可。
