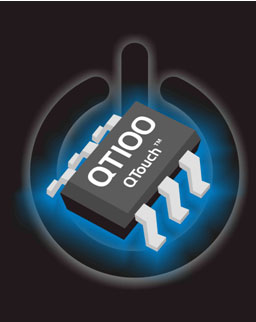

QT100仅仅需要三个外部无源元件,即两个电容和一个电阻,就能构成完整的传感器。其传感电极可以是任何导电表面,例如一个简单的印刷电路板的焊盘,或是印制在透明触摸屏幕上的一块导电的铟锡氧化物(ITO)薄膜。通过设计传感电极或改变电容的数值,可以便利地调节灵敏度。该器件具有上电自校正功能的特性,可以进行自动漂移补偿。由于采用了一致滤波器和扩频信号采集技术,确保其具有高抗噪性和低RF辐射。
QT100采用2V到5V单电源供电,在2V低功耗模式中耗电仅仅为10uA,从而最大限度地延长了便携式设备的电池使用寿命。在速度和响应时间要求高的地方,该芯片能提供在突发脉冲之间间隔1ms的快速模式。在同步模式中,该器件在每一次测量突发脉冲之后都进入睡眠状态,使多个QT100器件实现同步,从而防止交叉干扰。工作模式的选择是通过同步引脚的状态来确定的。
QT100已有现货供应,订购10万片以上单价为0.5美元,评估板也已推出。
![]() |
