直接上变频是实现发射机架构的最经济高效的解决方案，也是基站设计中最重要的规范。I/Q 调制器的载噪比是 WCDMA 技术中最关键的参数。TRF3702 I/Q 调制器在保持优异的 ACPR 性能的情况下，提供带有容限的载噪性能。本文将详细介绍单载波及多载波 WCDMA BTS 中，对模拟正交调制器载噪比的相关技术要求。

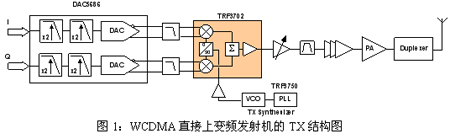

     在发射机系统中采用直接上变频架构，通常被视为降低系统成本的方法，因为它可以降低系统复杂程度与组件数。图1为WCDMA直接上变频架构的结构图。与双变频发射机不同，直接上变频无需中频信号发生器、中频合成器 (PLL/VCO)、中频－射频混频器以及 SAW 滤波器。



     WCDMA 技术中对 I/Q 调制器的主要性能要求是对载波偏移 50 MHz 及 60 MHz 下的 ACPR（邻信道功率比）及噪声性能的要求，其中对噪声性能的要求最为严格。该噪声性能需求由杂散发射的限制决定（不能超过此限制，请参见 6.6.3.1.2 [1] 章节）。

     杂散发射限值

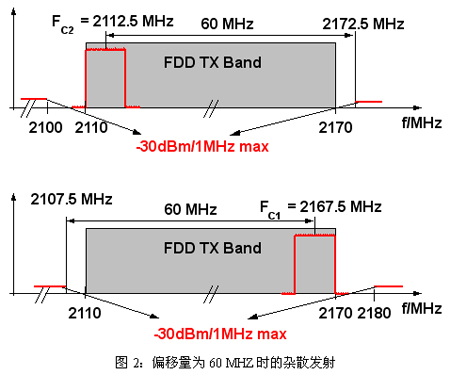

     杂散发射限值决定了载波的最大偏移量。最重要的相关参数是偏移量为 50 MHz (-25 dBm) 及 60 MHz (-30 dBm) 时的杂散发射。此时的测量带宽为 1 MHz。表 2 是偏移量为 60 MHZ 的实例。在此偏移量为 60 MHz 的例子中，单载波工作于最差的状况（载波位于上限频率 2167.5 MHz 或下限频率 2112.5 MHz）。在此例中，偏移 60 MHz 的频率（即 2172.5 MHz 及 2107.5 MHz）恰好处于 Tx 频带之外，此时，双工滤波器不会产生任何衰减。

     由于工作带宽为 60 MHZ（2110 MHz到2170 MHz），所以直接上变频架构也不考虑采用信道滤波器来减少载波中的噪声底。I/Q 调制器本身需要提供足够的噪声性能。



     -30 dBm 表示绝对噪声电平 (absolute noise level)，它决定了 I/Q 调制器的载噪比性能。表 1 中的计算结果为所需的载噪比性能。



     此分析中的输出功率为 43 dBm。这是单 WCDMA 载波的 rms 功率（测量带宽为 3.84 MHz）。杂散发射为 -30 dBm 时测量带宽为 1 MHz。这相当于测量带宽为 3.84 MHz 时，功率为 -24.16 dBm。考虑到噪声底的系统容限为 6 dB，所以 PA 输出端的噪声底为 -30.16 dBm。这相当于载噪比为 -73.16 dBc/3.84 MHz 或 -139 dBc/Hz。这意味着，输出功率为 -10 dBm 的I/Q 调制器输出端的噪声底不应超过 -149 dBm/Hz。

     在多载波设计中，此噪声性能不一定很难达到，原因是 60 MHz 的偏移量会迫使频率在某个范围内进行调节，双工滤波器已经衰减了一定量的噪声。而对偏移量为 50 MHz 下杂散发射的要求则严格很多，最大值为 -25 dBm（带宽为 1 MHz）。对于偏移量为 60 MHz 时的杂散发射，可以宽松出 5 dB。在带宽为 15 MHZ 的系统中，偏移量为 50 MHZ 的参数尤为重要，与单载波的情况一样，偏移 50 MHZ 的频率恰好是 2107.5 MHz 或 2172.5 MHz，此时双工滤波器起不到降噪作用。
