凌力尔特公司 (Linear Technology Corporation) 推出 LTC4308 和 LTC4309，这扩展了 I²C 和 SMBus 总线缓冲器与上升时间加速器系列。随着插板数量持续增加，累积的电容开始严重延长上升时间。用总线缓冲器将总线分成几段可减轻这个问题，但是如果缓冲器偏移太大，可能违反逻辑低压性能规格。LTC4308 为低至 1V 的电平转换而优化，并用非常低的上拉电源为总线引入负偏移电压，而 LTC4309 具有低偏移电压、故障标记、启动断接和加速器禁止功能。这两个都可热插拔的两线总线缓冲器在 I/O 卡插入带电背板时防止信号讹误，并按照 I²C 和 SMBus 规范提供容性隔离。

LTC4308 和 LTC4309 的特点使它们非常适用于采用多个 I/O 卡、具有不同电源和总线电压的各种计算、网络和数据存储系统。LTC4308 仅用单一电源引脚就能提供从低压系统 (低至 1V) 到较高压系统 (2.3V 至 5.5V) 的自动电平转换。LTC4309 有第二个电源引脚，允许独立使用输入和输出总线上拉电源。上升时间加速器提供了强大和限制转换的上拉电流，强制电压在正向转换时上升，最终降低功耗、改善逻辑低噪声裕度并能够用超出 I²C 限制的更高总线电容进行设计。另外，30ms 阻塞总线超时检测 SDA 或 SCL 线是否固定在低电平上，这样就可以清除总线，而且器件可以复位以恢复恰当的系统工作。

尽管在设计上非常相似，但 LTC4308 以需要低压电平移位的总线为目标，而通用的 LTC4309 支持各种附加功能。LTC4308 的 -200mV 输出至输入偏移电压允许在输入侧用低压组件通信，而 LTC4309 的 60mV 输出至输入偏移电压支持多个总线缓冲器为总线延长而级联。另外，LTC4309具有一个故障标记 (用于指示一根阻塞总线)、一个使能断接 (用于启用/停用负责在故障条件下将总线断接的电路) 和一个加速器停用电路 (用于停用上升时间加速器以适合容性负载较小的总线)。这两种器件都有坚固的 ±6kV HBM ESD 保护。

LTC4308 和 LTC4309 有各种订购选项。“C”和“I”版本具有不同的工作温度范围，分别为 0^oC 至 70^oC 和 -40^oC 至 85^oC。LTC4308 的工业标准封装包括 8 引线 3mm x 3mm DFN 和 8 引线 MSOP 封装，而 LTC4309 采用 12 引线 4mm x 3mm DFN 和 16 引线 SSOP 封装。所有器件都符合 RoHS 要求。以 1,000 片为单位批量购买，每片 LTC4308 的价格为 2.15 美元，而 LTC4309 为 2.25 美元。

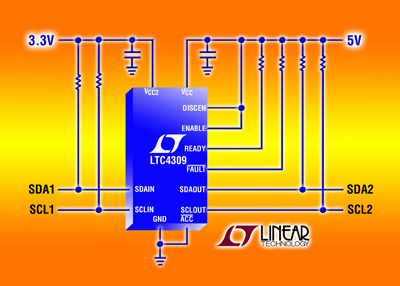

照片说明：电平移位热插拔型 I²C 和 SMBus 缓冲器

性能概要：LTC4308/LTC4309

·　　60mV I/O 偏移扩展 (LTC4307/LTC4309)

·　　　　　　　　负逻辑电压偏移 (LTC4308)

·　　　　　　　　30ms 阻塞总线超时

·　　对 SDA 和 SCL有高达 ±6kV的 ESD 额定值

·　　　　　　　　故障标记 (LTC4309)

·　　　　　　　　阻塞总线超时后可选断接 (LTC4309)

·　　　　　　　　加速器禁止 (LTC4309)

·　　　　　　　　第二个电源电压引脚用于最佳电平转换 (LTC4309)
