该器件的一个通道采用同步降压-升压型拓扑，在输入高于、等于或低于输出时，可以提供高达 400mA 的连续输出电流。在需要 3.3V 输出的单节锂离子电池应用中，降压-升压型拓扑可以将电池工作时间延长 25%。第二个通道由同步降压型稳压器组成，在电压低至 0.6V 时可以提供高达 200mA 的连续输出电流。这种通道组合非常适用于供电应用，如同时需要 3.3V I/O 轨和 0.6V 至 1.8V 内核电压轨的 DSP 和微控制器。LTC3522 1MHz 的开关频率允许使用纤巧、低成本陶瓷电容器和电感器，加上其 3mm x 3mm QFN 封装，该器件可组成占板面积紧凑的解决方案。



     LTC3522 在其 400mA 通道上独特的同步降压-升压型拓扑使它能够在输入电压高于、等于或低于输出时调节恒定输出电压，允许它使用锂离子电池储存的全部能量。LTC3522 采用自动突发模式（Burst Mode?）工作，仅需要 25uA（两个通道）的无负载静态电流。就需要非常低噪声的应用而言，突发模式功能可以禁止并用连续 PWM 模式取代。停机电流低于 1uA 时，进一步延长了电池工作时间。每个通道内部都有独立的软启动功能，确保了设计的灵活性。其它特点包括短路保护、过热保护和电源良好标记。



     采用 16 引线 QFN 封装的 LTC3522EUD 有现货供应。以 1,000 片为单位批量购买，每片起价为 2.50 美元。

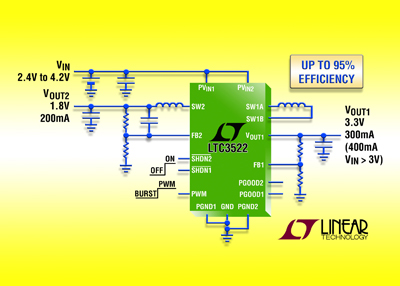

     照片说明：双通道 1MHz 同步 DC/DC 转换器将电池工作时间延长 25%



       性能概要：LTC3522

      ·两个高效率 DC/DC 转换器：

      ·降压-升压型（VOUT：2.2V 至 5.25V，IOUT：VIN > 3V、VOUT = 3.3V 时为400mA）降压型（VOUT：0.6V 至 VIN，IOUT：200mA）

      ·2.4V 至 5.5V 的输入电压范围

      ·引脚可选突发模式工作

      ·以突发模式工作时两个转换器的总静态电流为 25uA

      ·独立的电源良好指示信号输出

      ·集成的软启动功能

      ·过热和过流保护

      ·停机电流 < 1uA

      ·小型 16 引线 0.75mm x 3mm x 3mm QFN 封装
