吊灯申通常使用多只灯泡，接通电源开关后，所有灯泡全部点亮，将其用于长时间的照明，耗电量较大。本例介绍的吊灯控制开关，可以根据需要选择控制8只灯泡中点亮的个数，既实用，又节能。
　　电路工作原理

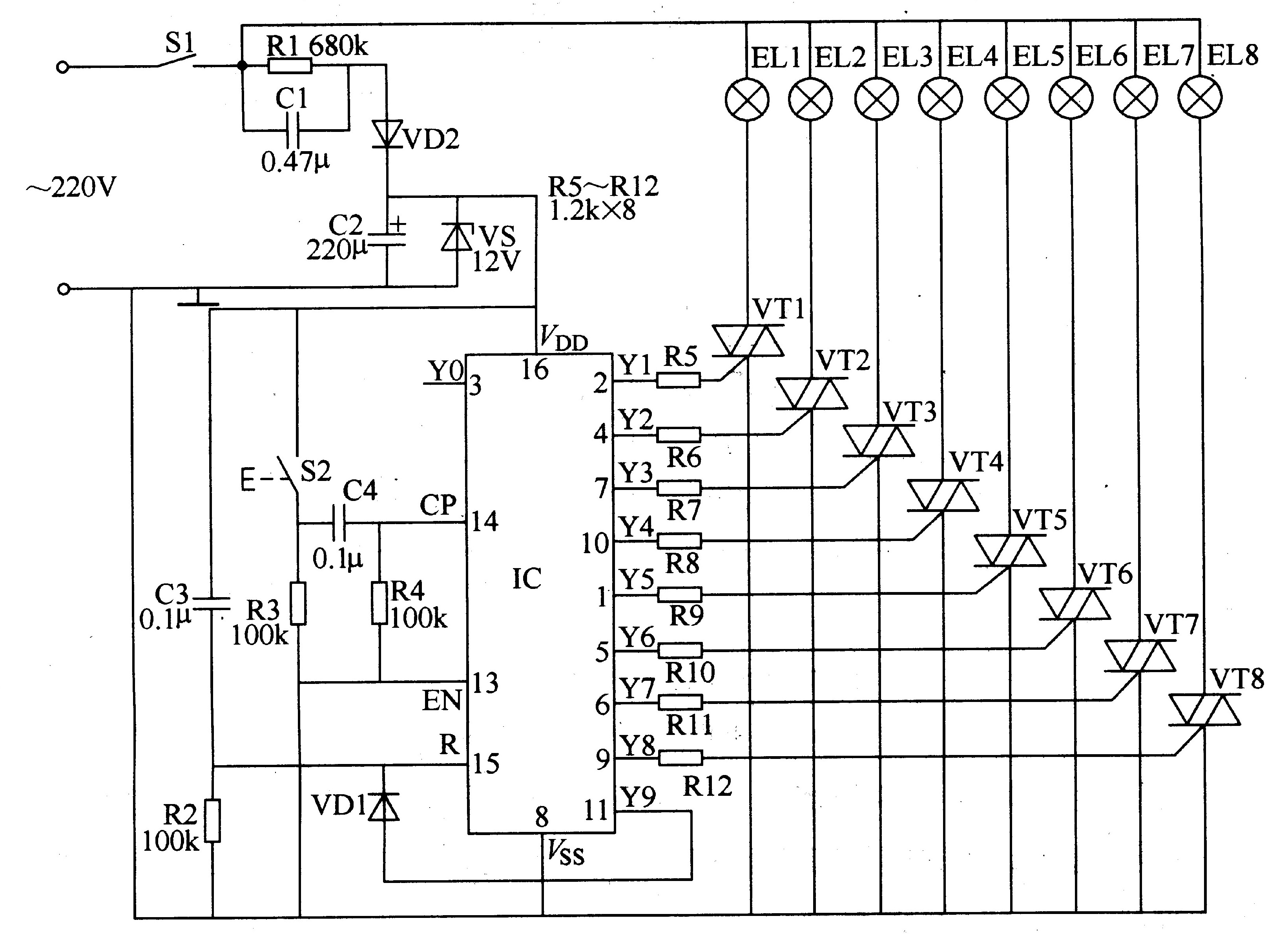

　　该吊灯控制开关电路由电源电路和控制电路组成，如图3-45所示。

　　电源电路由电源开关S1、降压电容器C1、电阻器R1、整流二极管VD1、滤波电容器C2和稳压二极管VS组成。
　　控制电路由计数/分配器集成电路IC、控制按钮S2、电阻器R2-Rl2、电容器C3、C4、二极管VD无和晶闸管VTl-VT8组成。
　　接通Sl后，交流220V电压经Cl降压、VD1整流、C2滤波及VS稳压后，产生12V直流电压供给IC。
　　在刚接通电源时，+l2V电压经C3和R2组成的复位电路为IC的l5脚 (R端)提供一个高电平复位脉冲，使IC内电路清零复位，其YO端 (3脚)输出高电平，而Yl-Y9端均为低电平。
　　按动一下控制按钮S2时，在IC的14脚 (CP端)将产生一个高电平脉冲信号，此信号经IC计数分频后，从YI端 (2脚)输出高电平 (Y2-Y9端仍为低电平)，使VTI受触发而导通，灯泡ELl点亮。
　　第2次按动S2时，lC的YZ端 (4脚)又输出高电平 (Yl和Y3-Y9端仍为低电平)，使VT2受触发而导通 (VT1仍维持导通)，ELl和EL2均点亮。
　　当第8次按动S2时，lC的Y8端 (9脚)输出高电平，Yl-Y7端和Yg端为低电平，VT8受触发而导通 (VTI-V们仍维持导通)，8只灯泡 (ELl-EL8)全部点亮。
　　当第9次按动S2时，lC的Y9端 (lI脚)输出高电平，该高电平通过二极管VD2加至IC的l5脚，使IC复位，YO端输出高电平，Yl-Yg端均输出低电平。
　　要想关闭吊灯，关闭电源开关S1即可。
　　元器件选择
　　Rl选用1/2W金属膜电阻器;R2-Rl2选用1/4W碳膜电阻器或金属膜电阻器。
　　Cl选用耐压值大于400V的涤纶电容器或CBB电容器，C2选用耐压值为25V的铝电解
　　电容器;C3和C4选用独石电容器或涤纶电容器。
　　VDl选用1N4007型硅整流二极管;VDZ选用1N4148型硅开关二极管。
　　VS选用1W 、l2V的硅稳压二极管。
　　VTI-VT8均选用3A、400V以上的双向晶闸管，例如TLC336等型号。
　　IC选用CD4017型十进制计数/分配器集成电路。
　　S1选用触头电流容量为10A的电源开关;S2选用动合 (常开)型微动按钮。
