  • 可燃气体报警器 (一)
    http://www.ic72.com 发布时间:2007/9/30 14:11:42

      本例介绍的可燃气体报警器,可对液化煤气、石油天然气、挥发性可燃蒸气等气体进行检测,具有电路简单、容易制作等特点。
      电路工作原理

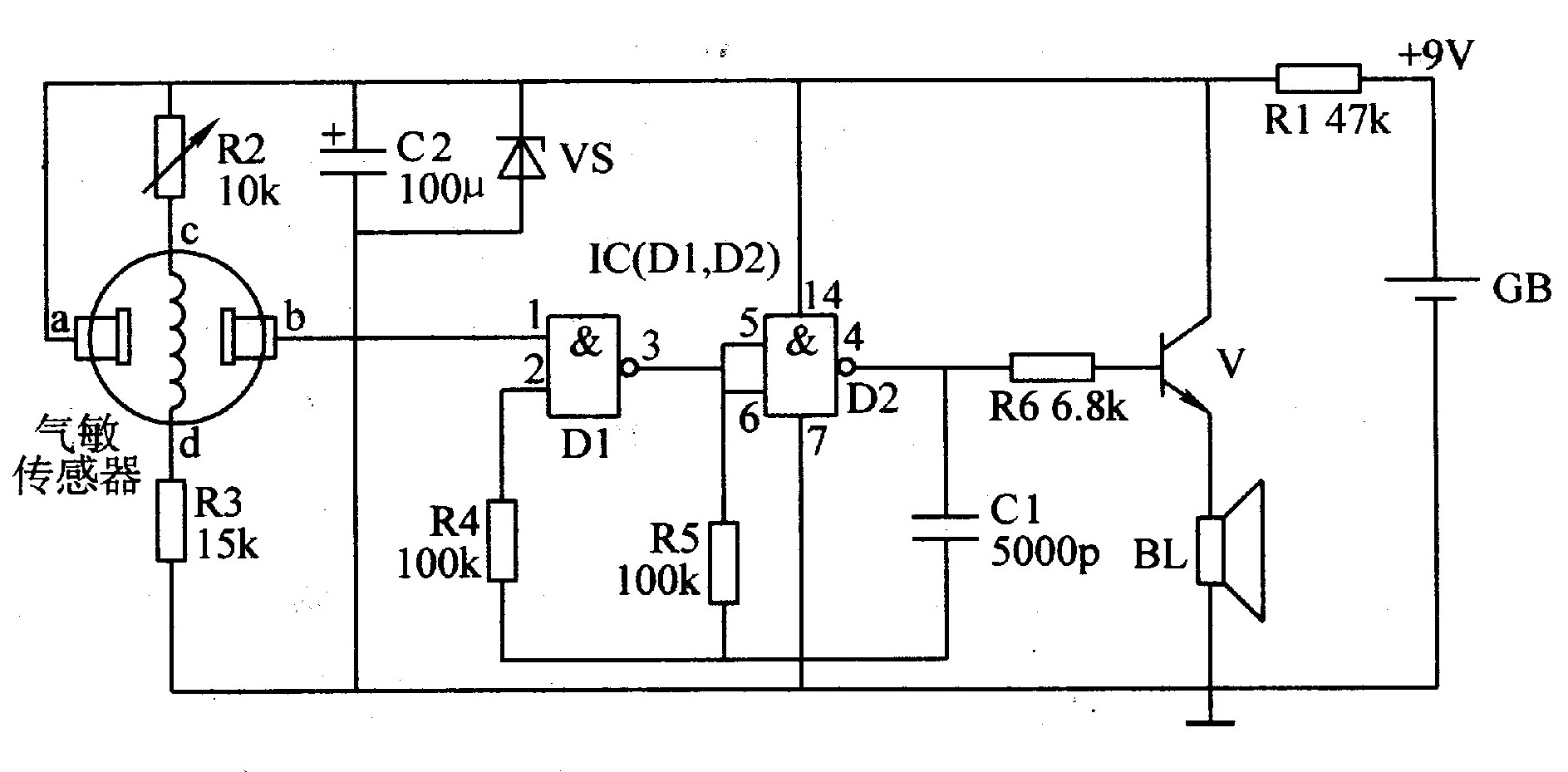

      该可燃气体报警器电路由气敏传感器、多谐振荡器和音频输出电路组成,如图6-168所示。


      多谐振荡器由与非门集成电路IC内部的两个与非门 (Dl和D2)和外围阻容元件组成。
      音频输出电路由电阻器R5、音频放大管V和扬器BL组成 。当室内的可燃气体浓度在允许范围内(低于限定值)时,气敏传感器a、b端之间阻值较大,b端 (IC的l脚)输出电压较低,多谐振荡器不工作,扬声器BL中无声音。
      当煤气或天然气泄漏,使室内的可燃气体体积分数超过限定值时,气敏传感器b端的输出电压高于IC内Dl的转换电压时,多谐振荡器工作,从IC的4脚输出振荡信号。该信号
    经V放大后,推动扬声器BL发出报警声。
      调节R2的电阻值,使气敏传感器c、d之间的电压为4.5V。
      元器件选择
      Rl选用1/2W碳膜电阻器;R2选用小型密封式可变电阻器;R3-R6均选用1/4W碳膜电阻器。
      Cl选用高频瓷介电容器;C2选用耐压值为16V的铝电解电容器。
      VS选用1/2W、6.8V稳压二极管。
      V选用S9013或C805O硅NPN型晶体管。
      IC选用CD401l或MC4011四与非门集成电路。
      传感器可选用国产QM-N2气敏传感器件。
