本例介绍的逆变电源电路，采用共集电极推挽自激式逆变电路，具有输出电压稳定、工作效率高等特点，输出功率为100W，可带感性负载。
　　电路工作原理
　　该逆变电源电路由变压器T、电源开关S、晶体管V1~V4、电阻器R1~R9、电容器C、蓄电池GB和二极管VD1.

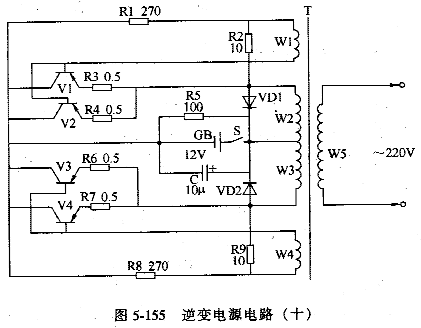

   VD2组成，如图5-155所示。

　　接通电源开关S，由V1~V4和绕组W1~W4、R1~R9等组成的自激式振荡器工作，产生频率为5OHz的对称矩形波信号电压，此信号电压经T的W5绕组升压后，产生交流220V电压。
　　调节R1和R8的阻值，可改变自激式振荡器的工作频率。
　　元器件选择
　　R1、R2、R5、R8和R9均选用2~4W金属膜电阻器;R3、R4和R6、R7均选用15W线绕电阻器。
　　C选用耐压值为16V的铝电解电容器。
　　VD1和VD2均选用2CZ56C(5OA、600V)型硅整流二极管。
　　V1~V4选用BD908或3CD10C(60V、15A、9OW)型硅PNP晶体管。
　　T使用100~200W的变压器铁心制作:绕组W1和W2用φ0.52mm的漆包线各绕16匝;绕组W2和W3用φ0.88mm的漆包线各绕64匝;绕组W5用φ0.67mm的漆包线绕680匝。
