  • 凌力尔特新型DC/DC稳压器LTM4604具备超薄封装
    http://www.ic72.com 发布时间:2007/6/21 9:38:00

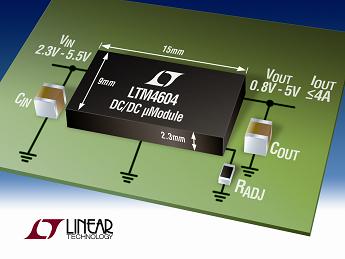

        凌力尔特公司(Linear Technology Corporation)推出新型DC/DC微型模块(uModule)稳压器LTM4604,该器件用较低电压的输入电源工作,仅占用1.35cm2的线路板面积。LTM4604是LTM4600系列中的最新器件,是一个完整的4A稳压器系统,具有片上控制器、电源开关、电感器和旁路电容器,采用9mm x 15mm LGA封装。这个DC/DC微型模块稳压器高度仅为2.3mm,重量仅为0.86g。该器件用2.35V至5.5V的输入电源工作,调节输出为0.8V~5V,以高达4A的电流将3.3V输入转换至2.5V输出时,可实现93%的效率。

        LTM4604的高度仅为2.3mm,专门作为紧凑型负载点DC/DC解决方案,用于需要超薄封装的应用,如采用PCI或PCI Express的RAID系统和单板计算机。另外,紧凑的尺寸、低矮的高度和较轻的重量允许将LTM4604安装到印刷电路板的背面,在电路板正面为FPGA、ASIC、存储器和其它集成电路腾出了空间。

        LTM4604是一种完整、紧凑和高度可靠的DC/DC负载点解决方案,用于需要对5V、3.3V、2.5V或锂离子电池等输入电源轨进行降压的系统,具有精确调节能力和卓越的热性能。该器件采用电流模式架构,用来实现快速瞬态响应、短路保护和卓越的电压与负载调节。此外,它还为受控制的斜坡上升/斜坡下降和电源排序提供输出电压跟踪。该器件还具有电源良好输出信号,以表明输出电压是否处于或未处于稳定状态,以及具有保护电路以应对短路和过热情况。

        LTM4604的额定工作温度范围为-40℃至85℃。LTM4604符合RoHS要求,像所有凌力尔特公司的DC/DC微型模块稳压器一样,可以用采用有铅或无铅焊膏的标准表面贴装再流焊工艺组装,以1,000片为单位批量购买,每片起价为8.95美元。

        LTM4604性能概要:

        ·完整的低压DC/DC电源系统

        ·纤巧和薄型9mm x 15mm x 2.3mm LGA封装

        ·2.35V至5.5V输入电压范围

        ·0.8V至5V输出

        ·4A DC、5A峰值输出电流

        ·输出电压跟踪
