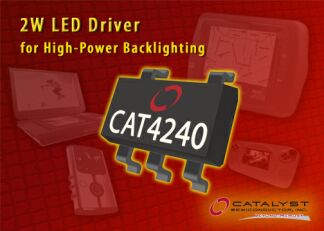

  • Catalyst发布面向大功率背光应用的LED驱动器
    http://www.ic72.com 发布时间:2007/6/13 9:19:00

        模拟、混合信号及非挥发性内存供货商Catalyst半导体公司日前发布一款面向大功率背光应用的新型2W(瓦特)LED驱动器。CAT4240升压转换器提供高达750mA的切换电流和38V的输出电压,适用于驱动各种背光应用——从单串的1W LED到多串的低功率LED。

        CAT4240在3V-5V供电时可提供2W的输出功率;当采用分离电源供电时,可通过较高的9V至12V电源提供高达5W的输出功率。此外,该器件采用低噪声、高开关频率的电路设计,还集成了应用所需的全部功能,用户不必使用额外的外部元件去实现软启动和过压保护,大大降低了噪声并节省电路板空间。

        高输出电压的升压转换器多数采用简单的频率可变式设计。这种方式将导致范围宽广的冗余谐波,用户不容易予以滤波或消除;CAT4240使用固定频率的开关电路架构(1MHz),是低噪声应用的理想选择。此外,该器件内建高压CMOS输出级,可在低的输入电压状态下驱动一长串(总电压值高达38V)被准确偏置与稳压的LED,转换效率可高达87%。

        为了消除上电时产生的多余浪涌(in-rush)电流,CAT4240集成了软启动控制电路。如果LED发生开路损坏的情况,CAT4240的内部过压保护电路强制器件进入低功耗模式,将输出电压限制在安全水平而无需任何外围器件。上述的两个特性已被完全整合在内,不需增加外部元件和相关成本,还节省了电路板空间。设计人员在使用CAT4240时可以选择直流电压、逻辑信号或者PWM(脉宽调变)信号来控制LED亮度。

        产品特点

        可驱动高压LED串,电压高达38V

        切换电流上限750mA

        1MHz固定频率低噪声操作

        完整的保护功能

        5引脚的SOT23薄型封装(最大高度为1mm)

        供货与价格

        以10,000颗计,CAT4240 LED驱动器单价为0.84美元。现已提供样品。量产交货时间为收到订单后的6~8周。
