  • Linear发布4路同步降压型DC/DC转换器LTC3544
    http://www.ic72.com 发布时间:2007/5/10 9:45:00

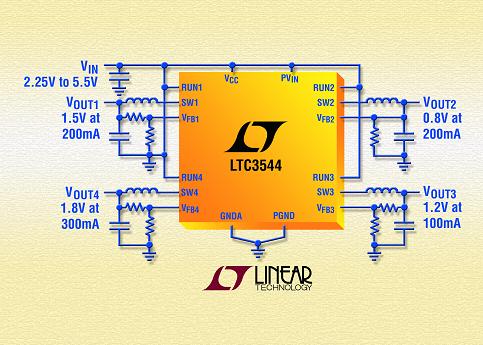

        凌力尔特公司(Linear Technology Corporation)日前推出4通道、高效率、2.25MHz、同步降压型稳压器LTC3544,该器件采用3mmx3mm QFN封装,提供高达300mA、双200mA和100mA的连续输出电流。LTC3544采用恒定频率电流模式架构,工作于2.25V至5.5V的输入电压范围,非常适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属电池的应用。它还可以产生低至0.8V的输出电压,因此能够为最新一代低压DSP和微控制器供电。其2.25MHz开关频率允许采用高度低于1mm的纤巧、低成本陶瓷电容器和电感器,加上其3mmx3mm QFN封装,该器件可以组成非常紧凑的4路输出解决方案。

        LTC3544的突发模式(Burst Mode)工作最大限度地降低了静态电流,在无负载时所有4个通道的总静态电流仅为70μA。就尽可能让噪声最低的应用而言,LTC3544B采用脉冲跳跃模式替代突发模式工作,以实现最低的输出纹波。这两种器件的效率均高达95%,停机电流低于1μA。

        LTC3544和LTC3544B采用低压差100%占空比工作模式,允许输出电压等于VIN,从而进一步延长了电池工作时间。每个通道都有独立的使能引脚和内部软启动功能,这提高了设计灵活性。其它特点包括短路保护和过热保护。

    ic72新闻中心

        LTC3544EUD和LTC3544BEUD采用16引线3mmx3mm QFN封装,都有现货供应。以1,000 片为单位批量购买,这两种器件的起价均为2.95美元。

        LTC3544/B性能概要:

        高效率:高达95%

        4个独立的稳压器提供高达300mA、200mA、200mA和100mA输出电流

        输入电压范围为2.25V至5.5V

        2.25MHz恒定频率工作

        无需肖特基二极管

        低压差工作:100%占空比

        低纹波(< 20mVPK-PK)、高效率突发模式工作:工作时(所有通道都接通)静态电流为70μA

        0.8V基准允许低输出电压

        停机模式消耗< 1uA的电源电流

        电流模式工作实现卓越的电压和负载瞬态响应

        过热保护

        扁平(3mm x 3mm)16引线QFN封装
