大家都了解液晶屏是由许多像素元素构成的,这类像素靠恒定发光的背光源照射,恒定的背光源确实消除了类似CRT显示屏的脉动闪烁现象(即指每个刷新周期内的荧光脉动)。图1为单个LCD像素结构示意图,像素含上下两块金属夹板,我们称之为偏光板。偏光板夹板间有相互垂直的开槽,如图1所示。这些开槽与液晶分子的晶面平行并允许背光源经下偏光板向上透出,同时借助液晶分子来传导光线至上偏光板。由此液晶显示屏的发光强度依赖于液晶分子的排列方向并与供电电压成正比关系。
![]() |
![]() |
由示意图1我们了解lcd液晶面板为对称结构,也就是说无论正极性还是负极性的电压都可用于控制液晶分子的排列分布。我们可以利用这个特性将Vcom电压移至视频信号0V至10V范围的中值点5V上,这样视频信号的幅度就处于Vcom电压的上下两侧,并为像素制造了一个零点电压。这个零点可消除液晶的老化和图像滞留缺陷。但是由于视频信号的最亮处由原来的10V改为现在的5V,因此采用这种方式会牺牲原有的显示分辨率。
我们需要非常准确地按视频信号的中值点调整Vcom电压以解决液晶屏的闪烁难题。举例说明为什么液晶屏会出现闪烁现象。我们假设液晶屏的Vcom出厂电压为5.5V,同时视频信号的幅度在0V至10V之间。这样整个电压范围内,每个区域就会出现不同的分段电压值,一个区域为4.5V,而另一个区域则为5.5V。就整个电压范围内而言,不同分段电压就会造成亮度的不同,也就是我们上面提到的液晶闪烁现象。

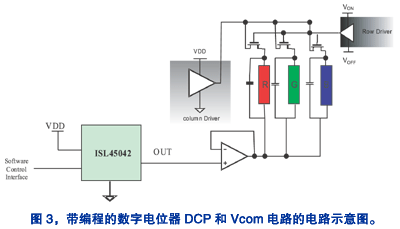

由于每块液晶面板生产工艺的差异性,因此面板与面板之间或是单块面板之间的像素Vcom电压参考点都会有所不同。原始出厂的液晶面板必须严格调整这项参数以避免像素发光不均。小尺寸屏的底座基板可认同为低 阻接地,我们只需外加一个普通的单通道机械电位器调节Vcom电压值进行人工校正。这种方式适用于小尺寸或稍大些的面板,但精度不高,并且这种机械方式的调节值非常容易在整机组装和模块放置时被改变。对于大于19"的显示屏,底板不再等效为单个低阻的结点,因此我们需要在大尺寸屏的不同部位进行多路校正。通常采用4个边角和1个中间点的5点补偿法。这时,生产厂家可采用多个数字电位器(DCP)的方式来自动调节,完成手动调节机械电位器所不能胜任的工作。
![]() |
结束语
与我们的通常观点有所不同,以上的分析得出LCD液晶显示屏确实存在着闪烁现象。我们采用调节电位器的方法就可以简单消除这种影响,因为LCD的闪烁是源自于Vcom公共电压的偏移量而造成像素的发光不均,这与CRT显示屏因电子束的刷新造成的图像闪烁完全不同。由于lcd屏正越来越流行并且随着其尺寸的不断增大,传统的手动单点式基点调节方式已成为过去。采用ISL45042和EL5111 Vcom缓冲的方案可在底板的多个补偿点上自动调节Vcom的偏移量。
