概述

    本文比较了DS26303和IDT82V2048的不同，特别阐述了如何在已有的IDT82V2048应用中使用DS26303。DS26303是一个单3.3V供电的8通道E1/T1/J1短程线路接口单元(LIU)。不需要更改软件就可以支持IDT82V2048的功能，并提供附加的特性。不需要改变PCB，DS26303就可以用在现有的IDT82V2048应用中，仅仅需要根据应用改变外围元器件值。

    特性的区别分为三个不同部分：表1为DS26303具备而IDT82V2048不具备的一些特性；表2为IDT82V2048具备而DS26303不具备的一些特性。表3为DS26303和IDT82V2048共有但是在两个器件上实现不同的特性。

    表6到表10为DS26303和IDT82V2048寄存器之间的不同以及DS26303附加寄存器组提供的附加功能。图1和表11为在现有的IDT82V2048应用中使用DS26303时需要对器件值所做的细微改变。

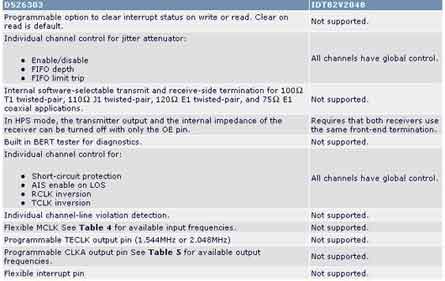

表1. DS26303不同于IDT82V2048的特性

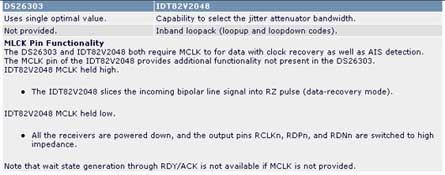

表2. IDT82V2048不同于DS26303的特性

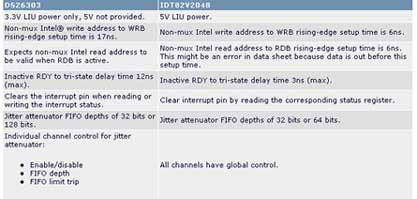

表3. DS26303和IDT82V2048的特性区别

表4. DS26303 MCLK的选择范围

表5. DS26303时钟A的选择范围

    寄存器的考虑事项

    DS26303包括四个主要的寄存器组。

    主寄存器组(DS26303和IDT82V2048)
    二级寄存器组(DS26303独有)
    独立LIU寄存器组(DS26303独有)
    BERT寄存器组(DS26303独有)

    为了利用DS26303的附加特性和灵活性，必须在IDT82V2048应用的源代码中添加程序。地址指针控制寄存器(ADDP)的地址为1Fh，它被用作指针来访问不同的寄存器组。表6给出了DS26303寄存器组列表和访问这些寄存器组时所需要的ADDP值。

表6. DS26303地址指针选择

    DS26303的主寄存器组和IDT82V2048是一样的。如果使用DS26303替换现有的IDT82V2048，并且仅用到主寄存器组，则不需要修改应用软件。表7给出了主寄存器组列表。

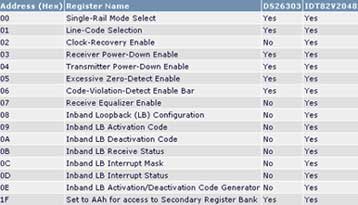

表7. DS26303和IDT82V2048的主寄存器组

    尽管DS26303与IDT82V2048都提供二级寄存器组，但并不是所有寄存器及其相应功能都是一样的。表8给出了二级寄存器组包含的寄存器列表，以及它们在DS26303和IDT82V2048中实现的功能。

    DS26303包含另外两个寄存器组：独立LIU寄存器组和BERT寄存器组。表9为独立LIU寄存器组包含的寄存器列表，表10为BERT寄存器组包含的寄存器列表。为了利用DS26303的附加特性和灵活性，必须在IDT82V2048应用的源代码中添加程序。

表8. DS26303的二级寄存器组

表9. DS26303的独立LIU寄存器组

表10. DS26303的BERT寄存器组

    硬件考虑事项

    不用改变PCB就可以用DS26303替换现有应用中的IDT82V2048。需要做的是根据目标应用改变外部器件值。图1为DS26303推荐的网络端接电路，表11为DS26303正确端接时需要的器件值。

    发送器

    IDT82V2048要求发送端电阻串联接入TTIP和TRING输出，建议这些电阻应该为0 (T1 3.3V模式)，9.5 (E1 75同轴)或者9.1 (E1 120双绞线)。DS26303不要求电阻，所以所有模式中的电阻都应该为0。

    接收器

    在接收侧，IDT82V2048要求端接阻抗为12.4 (T1 3.3V模式)，9.31 (E1 75同轴)或者15 (E1 120双绞线)。当使用外部阻抗模式时，DS26303的所有情况都要求用15端接电阻；当使用DS26303的软件选取阻抗匹配模式，不需要任何电阻。IDT82V2048要求使用1k电阻同RTIP和RRING管脚串联。如果DS26303采用软件选取端接/阻抗匹配模式，这些1k的电阻可以用0电阻代替。

图1. LIU前端电路图

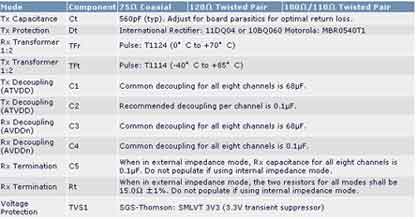

表11. LIU前端值

    DS26303的更多信息

    想要获得更多关于Maxim/Dallas Semiconductor通信产品的信息，请登陆我们的网站T/E载波与分组交换产品，参考相关的数据资料。如果您有关于这些通信器件工作的其它问题，请通过电子邮件telecom.support@dalsemi.com (English only)或电话(972-371-6555，美国)联络我们的电信应用支持部门。
