  • ROHM株式会社开发的用于有刷电机的H桥驱动器
    http://www.ic72.com 发布时间:2007/1/30 8:52:00
        业界首次实现了以直流电压输入进行PWM驱动的高效率的H桥驱动器LSI  33种产品系列化!
        半导体厂商ROHM株式会社(总公司:日本京都市)这次开发的用于有刷电机的H桥驱动器,内含有能实现低电力消耗和高效率的电机驱动电路,拥有能满足于AV设备、PC周边设备、OA设备到家电产品等大范围需求的共33种产品的系列。 该新系列从面向需求较多的AV、PC相关设备的「BD6221F」(2006年10月开始量产)起,逐步开始量产,预计能实现月产100万个的生产体制。前道工程生产在ROHM浜松(日本静冈县)、后道工程在ROHM INTEGRATED SYSTEMS(THAILAND) CO., LTD.(泰国)进行。
        在DVD刻录机和摄像机等各种AV、OA设备,还有冰箱等家电产品的众多领域中,都有有刷电机的应用,而这种应用领域在不断地扩大。但是,在对电机的技术条件及控制功能进行变更时所做的设计变更极其费工夫,会造成系统开发巨大的负担。这次ROHM开发的用于有刷电机的H桥驱动器LSI系列在不改变以前输入的情况下,采用低电力消耗驱动的新VREF可变系统,使以前产品的置换能够简单化的同时,依靠PWM驱动实现低电力消耗、高效化,可以实现在最小范围内的设计变更,开发出最适合的电机驱动电路。另外,对应于3V~36V的宽幅电源电压范围,输出电流也最大对应到2A.。而且,内置了省电电路,使无负荷时的电路电流与以前产品相比降低到1/10~1/20,还降低了待机时的电路电流,在节省能源的电路设计方面也有所贡献。

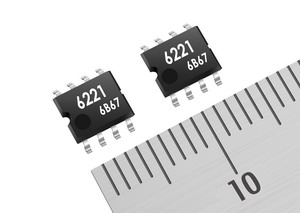

       <「BD6221F」的主要特点>
       1) 采用新VREF可变系统,实现低消耗•高效率。可简单置换以往的产品。
       2) 可以直接PWM控制。根据电路的最优化,可实现高速响应、PWM占空比的控制。
       3) 低待机电流。在电机停止的输入条件下实现消耗电流0μA。
       4) 内置直通电流的防止电路。
       5) 内置输出保护电路(防止过电流、过电压、过热、低电压误动作)
       6) TTL输入对应
       7) 输出段采用MOS晶体管,应用电路部品数少。
       8) 工作温度范围:-40℃~+85℃
