采用 ThinSOT 封装的同步降压型 DC/DC 转换器
提供高达 800mA 的电流

      凌力尔特公司（Linear Technology Corporation）推出高效率、2.25MHz、同步降压型稳压器 LTC3560，该器件采用 ThinSOTTM 封装，提供高达 800mA 的连续输出电流。LTC3560 采用恒定频率和电流模式架构，用 2.5V 至 5.5V 的输入电压工作，非常适用于单节锂离子电池或多节碱性/镍镉/镍氢金属电池应用。它可产生低至 0.6V 的输出电压，因此能够为最新一代低压 DSP 和微控制器供电。其 2.25MHz 的开关频率允许使用高度低于 1mm 的纤巧、低成本陶瓷电容器和电感器，可为手持式应用提供占板面积非常紧凑的解决方案。
      LTC3560 使用 RDS(ON) 仅为 0.21Ω（N 沟道）和 0.23Ω（P 沟道）的内部开关，具有高达 95% 的效率。它还能以低压差 100% 占空比工作，允许输出电压等于 VIN，这进一步延长了电池工作时间。LTC3560 利用低纹波（<20mVPK-PK）突发模式（Burst Mode®）工作，提供仅为 16uA 的无负载静态电流。如果应用是噪声敏感，可以禁止突发模式功能，而利用较低噪声的脉冲跳跃模式，在这种模式，仍然能提供仅为 200uA 的静态电流。无论采用哪种模式，该器件都保持停机电流低于 1uA，进一步最大限度地延长了电池工作时间。LTC3560 还可与外部时钟同步。其它特点包括 ±2% 的输出电压准确度和过热保护。

    采用 6 引线 ThinSOT 封装的 LTC3560ES6 有现货供应。以 1,000 片为单位批量购买，每片起价为 1.90 美元。

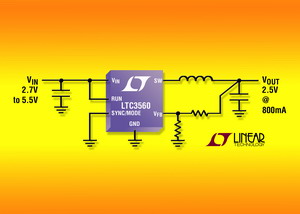

照片说明：采用 ThinSOT 封装的同步降压型 DC/DC 转换器提供 800mA 电流
性能概要：LTC3560
•    高效率：高达 95%
•    低输出纹波（<20mVP-P 且以突发模式工作：IQ = 16uA）
•    2.5V 至 5.5V 输入电压范围
•    2.25MHz 恒定频率工作
•    可与外部时钟同步
•    无需肖特基二极管
•    用陶瓷电容器可稳定
•    低压差工作：100% 占空比
•    0.6V 基准允许低输出电压
•    停机模式消耗 <1uA 的电源电流
•    ±2% 的输出电压准确度
•    电流模式工作实现卓越的电压和负载瞬态响应
•    过热保护
•    扁平（1mm）ThinSOT 封装
