引言
随着智能化控制的不断推广应用，作为智能化应用之一的IC卡也进入各大领域，如IC卡门禁系统，公共汽车的无人售票系统等。作为一个IC卡的计费系统，本设计采用了Motorola半导体公司的新型08系列单片机中的一员——68HC908GP32。
系统简介
本系统通过Motorola 68HC908GP32单片机，控制IC卡读写器读入IC卡中的数据，再对外置的传感器传来的信号进行分析后，命令IC卡读写器对IC卡进行相应的读写，从而完成一个计费器的功能。其中的Motorola 单片机是整个系统的核心。系统框图如图1。
68HC908GP32单片机
本设计采用GP32单片机，它是Motorola的新型08系列单片机中的一种通用芯片。具有速度快，功能强和价格低等优点，并且向下兼容原有的M68HC05系列单片机，极大地维护了用户的利益，而且新一代的M68HC08系列机种按各种型号带有不同大小的片内闪速（FLASH）存储器，具有非常高的性价比。根据不同的应用，08系列单片机分出很多型号，而本设计采用的MC68HC908GP32单片机在标准08单片机核心的基础上，增加了增强型的串行通讯接口SCI和串行外围接口SPI。
MC68HC908GP32单片机主要特性有:
1、32K片内FLASH程序存储器，具有在线编程能力和保密功能
2、512 bit 片内RAM
3、8MHz 内部总线频率。
4、增强型串行通讯口SCI
5、串行外围接口SPI
6、两个16位双通道定时器接口模块（TIM1和TIM2）。
7、8路A/D转换器
8、系统保护特性
·计算机工作正常复位（COP）
·低电压检测复位，可选为3V或5V操作
·非法指令码检测复位
·非法地址检测复位
9、时种发生模块，具有32KHz晶振PLL电路，可产生各种工作频率。
10、具有PDIP40、SDIP42、DIP40和QFP44等多种封装形式，可方便地应用于各种嵌入式系统。
系统的硬件及软件设计

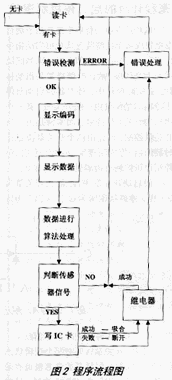

整个系统可分为三大部分，一是传感器等外围电路部分，二是单片机及其外围电路部分，最后是IC卡读写器部分。核心控制程序烧录在GP32单片机的片内FLASH内，并由GP32解释并执行,长度为1.54K个字节，占用4.82%的EEPROM资源。图2是程序流程图。
结语
由于本系统是一个控制复印机的IC卡计费系统,因此传感器采用了由光敏电阻和电位器构成的光电传感器,而继电器则是用于控制复印机的电源。由此，只要我们对应于不同的应用，相应的采用不同的传感器和不同的输出控制电路，就可构成不同应用面的IC卡计费系统。
