随着数控机床在机床制造领域的普及，现代机床在加工速度、加工精度和可靠性方面也都有了大幅提高，这在很大程度上得宜于机床用光栅测量元件。

单场扫描技术和绝对式测量技术是当前角度和长度测量技术发展中最主要的两个方向，而且单场扫描技术和绝对式测量技术还可以组合应用。同时采用这两种技术的单场扫描绝对式测量设备无论从信号质量、抗污染能力、测量速度还是可靠性来看都远远优于传统测量设备，此类产品在市场上的迅速推广也证实了这一点。

单场扫描技术

传统的角度和长度测量设备所采用的四场成像式扫描方法中，光栅标尺与带有类似或相同光栅结构的扫描掩膜做相对运动。穿过标尺与掩膜光线的明暗程度按标尺与掩膜相对位置的不同而有规律地变化：当标尺与掩膜的空隙吻合时，光线得以穿过；当栅线与空隙重合时，没有光线穿过。感光元件将光强的变化转变为电子信号。扫描掩膜上有四个扫描区，各扫描区光栅间互相错开1/4栅距，对应于这四个扫描区的感光元件生成相位差为90°的四个正弦信号。这四个扫描信号不以零线为其中线，所以需要将四个信号两两相减，以获得两个90°相位差，中线为零线的输出信号l1和l2。

新型的单场扫描技术中，扫描掩膜带一个大尺寸光栅，其栅距与光栅标尺的栅距略有不同（图1），由此在扫描掩膜光栅长度上会产生明暗交替现象：某些地方栅线与栅线重叠，光线可以通过；某些地方栅线与空隙重叠，光线无法通过；在这两者之间，空隙部分被遮挡，这起到了光学过滤的作用，使得产生均匀的高正弦性信号成为可能。特制的栅状感光元件取代了独立感光元件，生成四个相位差为90°的扫描信号。

图1 四场成像式光电扫描法原理

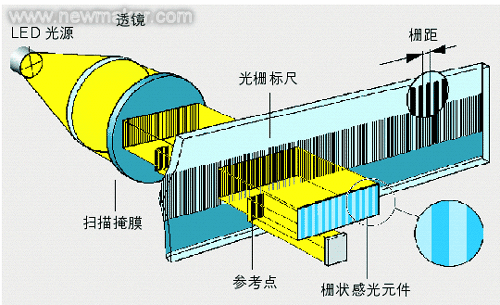

图2 单场成像式光电扫描法原理

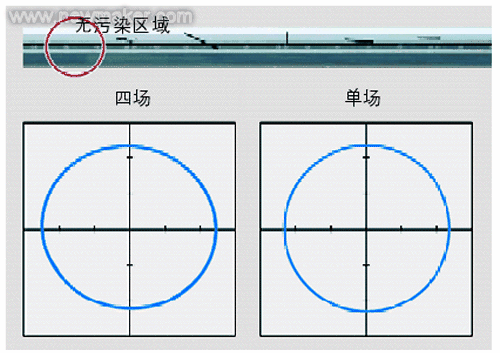

图3 四场与单场扫描抗污能力比较

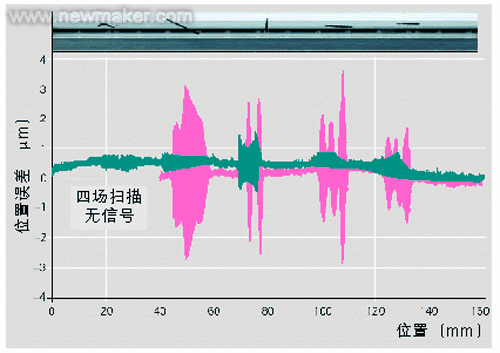

图4 单场/四场扫描技术抗污性能比较（绿色：单场；红色：四场）

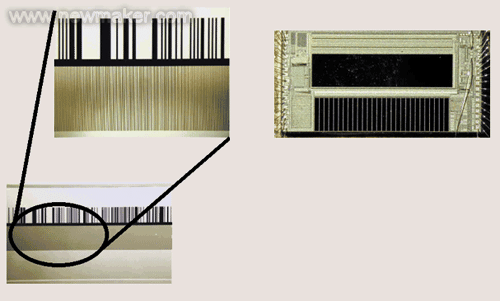

图5 绝对式测量示意图

2. 提高机床可靠性

机床的可靠性直接决定零件生产的效率和经济性。机床每分钟的故障时间对用户而言都意味着成本的增加，因此，机床设计的一个趋势是对重要部件的状态进行实时监控。海德汉的绝对式光栅通过其双向通信 EnDat 数据接口支持此类实时监控功能。EnDat 数据接口除了绝对位置值外，还向数控系统传输光栅的工作状况，如读数头光源调节余量是否接近极限、读数头最大允许移动速度是否超标、工作温度是否超出允许范围等。EnDat在上述情况出现时，可向数控系统发出预警信号，此时，光栅仍可正常工作，但用户可依据该预警信号提前采取措施。

光栅出现严重故障时，EnDat 还会向数控系统发出报警信号，数控系统可依据该信号决定是否中止加工以保护机床和工件。在排除故障时，维修人员可以按照EnDat提供的信息在最短时间内查找到故障的根源，如光栅电源过低、读数头工作不正常、输出信号幅值过低等。

通过发送预警和报警两个等级的故障信号，绝对式光栅可以极大地提高用户维护工作的效率，减少光栅故障造成停机的概率，机床的可靠性也由此得到提高。

3. 提高机床安全性

为了对机床的机械运动部分进行保护，通常可以采用行程开关来确保机床各部件的运动不超出允许范围。行程开关长期处在恶劣环境之中（冷却液、金属屑等），极易损坏，加上机床正常运行时较少使用到行程开关，所以无法随时确定其功能是否仍然正常。为了保证工作安全，用户不得不定期检查行程开关的状态。采用绝对式光栅的机床可以在任何时间确定机床运动部件所处位置，通过在数控系统中作相应设置可以省去行程开关，这样既节省了机床用户的设备维护时间，同时也避免了行程开关损坏可能带来的安全问题，提高了机床使用时的安全性。
