继电器控制(图)

继电器是我们生活中常用的一种控制设备，通俗的意义上来说就是开关，在条件满足的情况下关闭或者开启。继电器的开特性在很多的控制系统尤其是离散的控制系统中得到广泛的应用。从另一个角度来说，由于为某一个用途设计使用的电子路，最终或多或少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。

                                                                            继电器

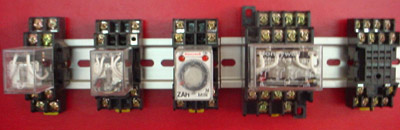

图中所示为安装在标准轨道上的各种继电器。中间的为时间继电器。继电器就像计算机中的基本逻辑电路一样。由它们作为基本单元组成了各种各样的控制电路

　　最常见的继电器要数热继电器，通常使用的热继电器适用于交流50Hz、60Hz、额定电压至660V、额定电流至80A的电路中，供交流电动机的过载保护用。它具有差动机构和温度补偿环节，可与特定的交流接触器插接安装。



　　                                                                   热继电器
　　时间继电器也是很常用的一种继电器，它的作用是作延时元件，通常它可在交流50Hz、60Hz、电压至380V、直流至220V的控制电路中作延时元件，按预定的时间接通或分断电路。可广泛应用于电力拖动系统，自动程序控制系统及在各种生产工艺过程的自动控制系统中起时间控制作用。
在控制中常用的中间继电器通常用作继电控制，信号传输和隔离放大等用途。此外还有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动机保护继电器等等。正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出控制，完成一个完整的控制系统。
