12位、多奈奎斯特频段DAC，具有业界最低的功耗和最小的封装，在RF应用中提供最佳SFDR
      Maxim最新推出MAX19692 12位、2.3Gsp数/模转换器(DAC)，该款DAC能够在多个奈奎斯特频带直接合成高频、宽带信号，为高速DAC确立了新的工业标准。
MAX19692能够在直流至高于2GHz的频率范围内直接合成高达1GHz带宽的信号。器件提供出众的动态性能，输出频率为1,200MHz(工作在第3奈奎斯特频带)时，无杂散动态范围(SFDR)为68dB，比同类产品在此输出频率下的SFDR高出14dB。Maxim高速信号处理产品线的常务董事Ted Tewksbury解释说：“Maxim利用数据转换领域的先进技术开发出了一种新型高速DAC结构，拥有更高的更新速率、动态特性，并可工作在多个奈奎斯特频段。在提升这些性能的同时，还显著降低了功率消耗。”
    MAX19692概述

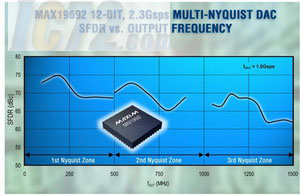

    MAX19692为电流输出DAC，采用3.3V和1.8V电源供电，具有4:1多路复用LVDS输入以及12位转换器核。DAC频率响应可以配置优化在前3个奈奎斯特频带的任意一个进行信号合成(见图1)。因此，相对于传统的优化在第1奈奎斯特频带的DAC结构，该器件在第2、第3奈奎斯特频带具有更高的SNR及增益平坦度。
Maxim高速DAC事业部经理Tim Church解释说：“该器件不仅提升了高阶奈奎斯特频带内的动态性能和带宽，还将功耗降至传统方案的三分之一。”在1.5Gsps更新速率下，MAX19692消耗950mW的功率，与最接近的同类产品相比功耗降低67%。器件工作在-40°C至+85°C工业级温度范围，采用节省空间的11mm X 11mm、169引脚CSBGA封装，尺寸缩小三分之二。Tewksbury补充道：“该器件提供了业内空前的高性能指标、直接高频信号合成能力、低功耗和紧凑的尺寸。”
    高端数据转换所面临的挑战
    高端设备的开发通常需要为下一代产品增加更高的性能和更多功能，系统主信号通道的数据转换器是连接真实世界的关键，决定了系统的整体性能。下一代数据转换器要求具有更快的更新速率、更高的动态性能以及高频合成能力，而且要以更低的功耗和更小的尺寸达到这些目标。
    采用MAX19692设计的益处

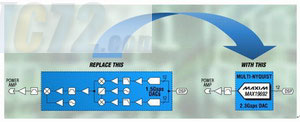

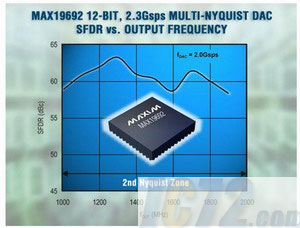

    MAX19692提供业界最佳的更新速率、SFDR、直接信号合成，并可工作在多个奈奎斯特频段。使系统工程师能够设计出更高性能的仪器和通信发送设备，在直流至2GHz以上的频率范围内直接合成宽带信号(见图2)。2.3Gsps的更新速率可生成高达1GHz带宽的信号。对于给定的信号带宽，68dB的SFDR性能以及每秒千兆采样的更新速率放宽了对抗混叠镜频滤波器的要求，降低了系统成本和复杂性。在第2和第3奈奎斯特频带直接合成信号，可省去上变频混频器，进一步降低了系统成本、功耗、电路板空间和设计复杂度(见图3)。所有这些优势都不需要牺牲系统的整体指标。2.3Gsps的更新速率和多奈奎斯特频段工作能力，使得MAX19692能够实现传统数据转换结构不可能完成的设计
