  • 德州仪器8通道演示套件大幅缩短超声波设备开发时间
    http://www.ic72.com 发布时间:2006/8/8 9:06:00

        德州仪器(TI)日前宣布推出一款方便易用的高性能超声波信号链演示套件,该套件可大幅缩短超声波设备的开发时间,从而加速产品上市进程,降低成本。该产品提供完整的8通道模拟接收信号链,通过高性能可变增益放大器与模数转换器(ADC)帮助用户处理探针输出的信号,从而在波束成型应用中实现快速原型设计。

    ic72新闻中心

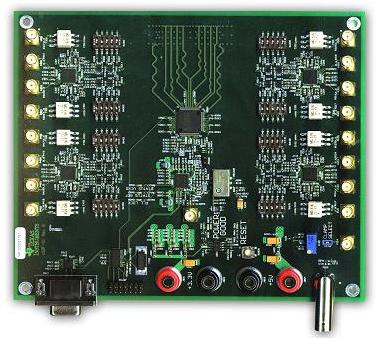

        TUS5000评估板(EVM)可将4个双通道VCA2615可变增益放大器与8通道ADS5272串行化LVDS输出ADC相连接。高性能的时钟同步器与抖动清除器CDCM7005能够通过旁路选项为ADS5272提供65MHz时钟。设计人员只需在EVM上施加现实世界的输入电路(如超声波探针)即能迅速对TI模拟接收链解决方案的性能展开评估。此外,该款EVM还能帮助客户利用数字波束成型器(digital beam former)分析输出,以实现更全面的原型设计。

        在同一电路板上结合高集成度的VCA2615、ADS5272与CDCM7005三款器件,在降低系统尺寸的同时,提高通道数量与性能。ADS5272 ADC与VCA2615放大器实现了良好的噪声性能,ADS5272 ADC的信噪比(SNR)可达71.1dBFS,而VCA2615放大器则实现了0.7nV/rtHz的超低噪声,这两款器件均可为最终用户提供更出色的影像质量。VCA2615与ADS5272配合使用后,每通道功耗仅为277mW,因此非常适合高性能便携式中频超声波应用。借助板上MSP430微控制器,设计人员能够充分发挥VCA2615的可编程性,从而能够更方便地在各种超声波探针输入条件下保持器件的高性能。

        以TUS5000EVM套件为参考设计基础的设计人员可享受一站式采购服务(one-stop shopping),从而充分利用TI的系统专业技术,发挥针对高速设计的全系列产品、工具与技术支持的优势。如需将ADS5272的串行LVDS输出转换为并行数据,以进行全面的评估,TI ADSDESER-50EVM等解串器必不可少。TUS5000EVM现已开始供货,可向TI定购,售价(含EVM与用户指南)为299美元。TI目前也提供ADSDESER-50EVM,售价(含EVM与用户指南)为399美元。
