压缩和解压在无需主处理器协助的情况下即可在快速通道中执行。唯一例外的情况是在开始阶段，当收到某个带新的报头参数的数据包(未建立其数据包流)时，主处理器需协助设置NP执行报头压缩与解压所需的表项目。一旦表项目设置完成，NP即作为快速通道处理的组成部分执行实际的压缩与解压。

UDP报头压缩

    分类器利用查询树执行UDP/IP数据包报头至CID的映射。如果存在新的包流(即UDP/IP数据包报头查询失败)，则按原样发送出数据包。此外该数据包的副本被发送到控制处理器，用于包流设置。

    然后，主处理器在查询表中创建一个项目。快速通道将该表用于此组报头参数，同时将相应的压缩报头分配给该报头参数的组合。后续收到的、带上述报头参数组合的数据包由该查询表项目进行匹配。在报头压缩中用压缩报头值替代相应参数。在SED中将数据包重新写为压缩格式或完整报头格式。

    执行压缩的NP最初需要发送一个具有完整报头的PDU，其中包括所有未经压缩的报头参数与分配给这个特定数据流的CID。该PDU可帮助接收端的NP记录给定CID所对应的解压参数。

    在使用某个压缩报头发送属于相同数据流的后续PDU时，接收端的NP可以用一组正确的报头参数替代该压缩报头，这个过程作为解压过程的一部分。

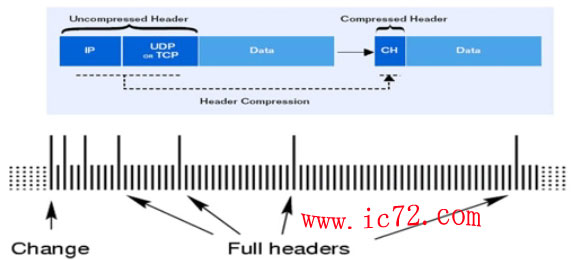

    通过一种被称为刷新检查(refresh check)的过程(见图2)，完整报头能够以不断降低的频率按指定的间隔发送，从而确保了压缩/解压同步。状态引擎决定何时发送带有完整报头格式的数据包。

图2：刷新检查过程(online)

    控制处理器负责执行下列辅助压缩的任务：1. 更新查询树，以设置流标识；2. 设置状态引擎参数，以触发具备完整报头的数据包。

UDP报头解压

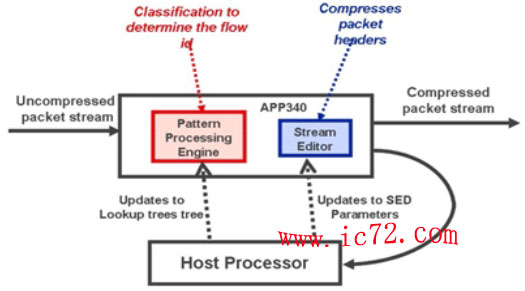

    报头解压过程见图3。

图3：快速通道中的UDP/IP压缩过程

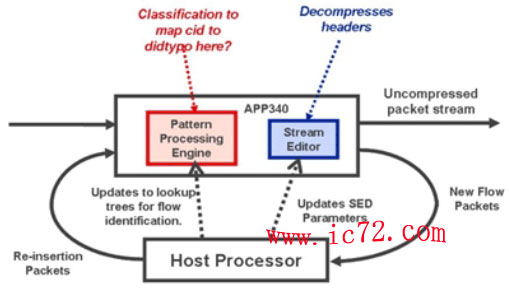

    如前所述，报头的解压也在快速通道中执行，无需主处理器的帮助(见图4)。

图4：UDP/IP解压过程

    不过，在遇到带有未知报头参数的新报头时，主处理器就会创建所需的查询树项目，以帮助器件执行解压过程。

    分类器利用查询树检查数据包流是否存在。如果属于一个新的数据包流(即CID查询失败)，则数据包被发送至控制处理器。控制处理器更新查询表与SED参数存储器。

    然后数据包被返回，以重新插入相同的数据包流。这种实施可确保在主处理器处接收到的、属于相同包流的连续PDU不至于造成为相同包流分配多个CID。另外，它还可以确保所有收到的PDU被正确地重新插回数据包流，从而保证数据包正确的先入/先出顺序。

    每当收到具有完整报头的数据包，该器件都会利用函数编程语言(FPL)树表检查报头。这种检查是为了确保没有设定保持固定的字段发生变化。SED将数据包重新写为未压缩格式。

    控制处理器执行下列辅助解压的任务：

    1. 更新查询树；

    2. 更新SED参数存储器。将未解压的报头保持在SED参数中；

    3. 在完成表项之前保持数据包；

    4. 在设置了新的解压表项之后，将数据包重新插回数据包流；根据需要对报头进行解压。

本文小结

    实现UDP/IP压缩需要大约1,000行快速通道代码与1,200行慢速通道(主处理器)代码。这些代码用于配置前面所述的分类器与流量管理模块。

    处理器可以保持2Gbps的吞吐能力，同时提供压缩与解压服务。实现的范例表明，该器件能够轻松处理10,000个不同的数据包流。这些流是通过改变用于识别单个数据包流的5个元组(源与目标IP地址、源与目标UDP端口以及ToS字段)中的至少一个参数创建的。

    未压缩的报头携带28个字节的UDP/IP报头信息。而压缩报头替换静态参数之后，上述信息被压缩为5个字节。因此，上述压缩过程可以使报头尺寸缩小80%。总吞吐能力的实际降低取决于与报头相关的有效载荷大小(由于报头占用的空间相对较多，因此有效载荷越小，带宽降幅越大)。

    在采用20字节的有效载荷时，939Mbps的未压缩流量可以压缩至435Mbps(后者也可解压到前者)，这说明了吞吐能力节约效果显著。
