产品说明：
　　　　■ 　概述

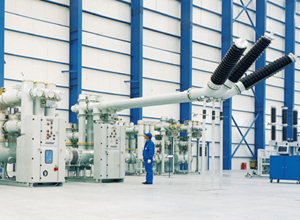

　　　　ZF10-126（L）是西安高压电器研究所在吸收国内外GIS/GCB先进技术的基础上经优化设计开发出来的新型小型化GIS，适用于交流50Hz、110kV的电力系统，作为控制和保护设备，荣获2001年国家经贸委重点新产品推荐证书。
　
　　　　■ 　主要技术特点
　　　　1、采用小型化分相结构，三相联动；
　　　　2、绝缘强度高，运行安全可靠；
　　　　3、体积小、重量轻、间隔宽度仅1200mm，标准间隔重量不大于3T；
　　　　4、全部采用铝合金外壳，重量轻、耐腐蚀、无损耗；
　　　　5、断路器采用自能灭弧原理，高可靠弹簧操动机构，开断与关合性能好，机械寿命长；
　　　　6、组合式小型化隔离开关和接地开关，手动、电动操作方便；
　　　　7、二次控制与监视可采用PLC集中控制与监视二次接线，提高运动可靠性，有利实现无人值守；
　　　　8、整间隔运输，大大缩短了现场安装时间，提高了安装质量；
　　　　9、多种主接线方案，配置方式灵活。
　
　　　　■ 　主要技术参数
　
　　 序 号 项 目 单 位 技 术 参 数
　　1 海拔高度 m 1000（3000）
　　2 环境温度 ℃ -25～+40
　　3 爬电比距 cm/kV 3.1
　　4 额定电流 A 2000
　　5 额定电压 kV 126
　　6 额定频率 Hz 50
　　7 额定短路开断电流 kA 31.5 40
　　8 额定短路关合电流 kA 80 100
　　9 额定短时耐受电流 kA 31.5 40
　　10 额定峰值耐受电流 kA 80 100
　　11 额定短时工频耐受电压 kV 对地：230 断口间：230+73*
　　12 额定雷电冲击耐受电压 kV 对地：550 断口间：550+103*
　　13 额定短路电流持续时间 s 3
　　14 额定操作顺序 O-0.3s-CO-180s-CO
　　15 SF6气体压力（20℃表压） MPa 断路器气室：0.5 0.6 其它气室：0.5 0.5
　　16 额定控制电压 V DC110或220
　　17 机械寿命 次 断路器：6000 隔离接地开关：2000
