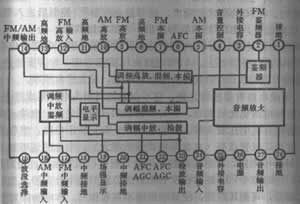

　　日本SONY公司生产的新型高性能、高灵敏度调频调幅微型集成块CXA1019集成度高，内含功放(功率0.5～1W)、直流音量电压控制、调谐指示等功能，在各种精巧电子产品中获得广泛应用。CXA1019的缺点是没有自动静噪功能，但是，笔者在实践中发现，通过简单的改进，CXA1019可与CXA1191集成块一样具有自动静噪功能。下面介绍两个为CXA1019增加静噪功能的实例。

　　有些TECSUN“德生”牌袖珍全波段收音机是采用CXA1019微型单片集成电路实现的中波、短波、调频和电视伴音的全波段接收，灵敏度高，选择性强，音质宏亮，但存在普遍不足的是调台时噪声大，特别是在调频无电台空白位置时噪声明显刺耳。笔者通过将一只硅二极管2CP跨接于CXA1019集成块的脚与④脚之间。(2CP的正极和负极分别接脚和④脚)，即实现了无电台时自动静噪，解决了调谐电台时令人烦噪的刺耳“沙沙”声问题。其原理是：在调到电台信号时，CXA1019集成块脚输出0.3V电压，相对于④脚0.5～1.5V可调直流音量控制电压是低电位，等于给2CP加上反向偏压，因此2CP不导通，对电路没有任何影响。而在调谐不到电台信号时脚输出电压接近电源电压值，AGC电路不起控，增益大噪声也大。增加二极管2CP后，此时2CP处于正向偏压导通状态(脚电压相对于④脚为高电平)，④脚电压值升高，内含功放处于最小音量状态，从而增加了静噪功能，降低了电池消耗。该方法较其它电子报刊介绍的方法简单容易，略有少许无线电基础知识的读者也能改制成功。另外，2CP硅二极管换成2AP型锗二极管也可，静噪更彻底，但弱信号接收时灵敏度略受影响。

　　杂牌调频无线/有线两用话筒，其无线接收头是由CXA1019集成电路组成的。当无线话筒用于会议扩音和唱卡拉OK时接收头在无FM信号接收时产生的轻微噪声，经扩音机放大后会令人震耳欲聋。为此，笔者按上例同样方法，在CXA1091集成块脚和④脚之间连接一只2AP(2CP硅管被换成锗2AP二极管后，因2AP本身压降仅0.2V，较2CP压降0.6V小，静噪效果更佳)。这样改进后，即使单独关闭话筒，接收头即自动进入静噪状态，音箱荡然无声，十分安静，效果可谓立竿见影。
