  • 国产本散热与屏蔽 清华同方V470拆解
    http://www.ic72.com 发布时间:2006/6/14 8:29:00
    国产本质量如何,拆了就知道

        现在国产笔记本卖得越来越便宜,在面对如此实惠的售价,似乎习惯了笔记本卖高价的国内消费者不禁又对低价笔记本的质量产生了怀疑,而国产笔记本的质量到底如何呢?编辑在同类网站上看到一篇对一款清华同方笔记本的拆解文章,很能说明这个问题,就将其转载过来,与读者共同分享。

    写在拆解之前

        对于一个长期使用笔记本电脑的用户来说,机器的发热量是直接影响他们心情的关键因素之一。相对“凉快”的本本,尽管用户长久使用,也是非常遐意。但如果相对“温暖”的本本,在炎炎夏日的时候,用户的烦躁之情难免由然而生。不过,除了散热设计以外,电磁辐射屏蔽设计、防震设计都是衡量一款好笔记本的标准。

        散热性能、电磁屏蔽以及防震良好的本本在设计上必然有其独到之处,那这些良好的指标是什么呢?让我们以清华同方V470为例,尽情体验一番!

    整体感观

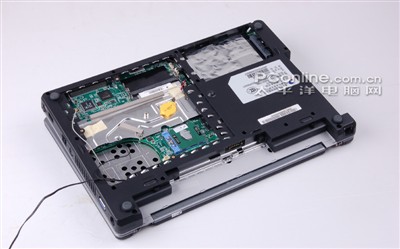

        清华同方V470是一款内置Geforce GO 6200独立显卡的sonoma笔记本(第二代迅驰平台) 。掀开底盖后,尽管我们如何卸出散热器,还是不能找到显卡芯片的所在地。为什么呢?中间的铝合金部分是不是答案所在呢?接着看下去……

        其实关注独立显卡的散热设计的朋友,可以提前在我们的视频拆解中得到答案。而现在我们先来关注一下机器的另外一个方面,那就是电磁屏蔽设计。在台式机上,我们能够发现好的机箱都有电磁屏蔽用的弹点,而这款V470的底盖同样具有为数不少的弹点。

    国产本散热与屏蔽 清华同方V470拆解

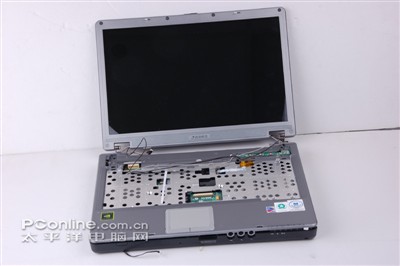

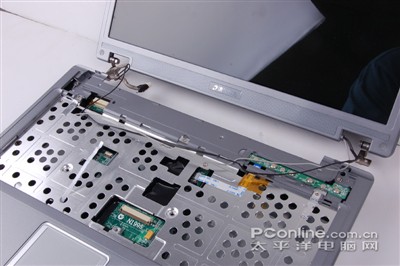

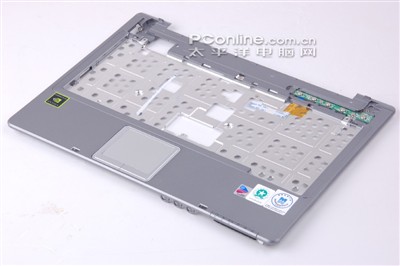

        至于机身的上方又是什么情况呢?掀开键盘后,我们可以发现铝合金架同样把主板包裹得严实严实的。除了能够很好地保护内部零件之外,铝合金架也是不错的散热材料。

    国产本散热与屏蔽 清华同方V470拆解

    国产本散热与屏蔽 清华同方V470拆解

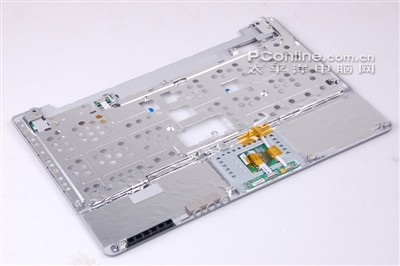

        键盘下方是圆孔状的铝合金架既能散热,又能屏蔽一部分电磁干扰。
    芯片篇

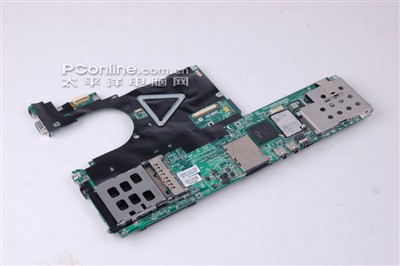

      也许有人会担心,铝合金框架都和主板接触的话,不构成短路吗?看看主板上怎么解决问题的:

    国产本散热与屏蔽 清华同方V470拆解
     塑料膜覆盖了铝合金框架要与主板接触的区域

    国产本散热与屏蔽 清华同方V470拆解 国产本散热与屏蔽 清华同方V470拆解
     奔腾M处理器与Go 6200显卡

    国产本散热与屏蔽 清华同方V470拆解 国产本散热与屏蔽 清华同方V470拆解
     南桥芯片与读卡器芯片

    国产本散热与屏蔽 清华同方V470拆解

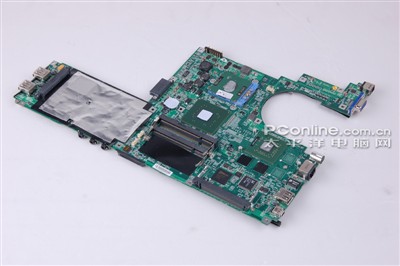

        从图片上我们可以看出,主板会与铝合金框甲接触的部分都覆盖上了塑料膜,因此,完全不必担心会造成短路问题。
    接口篇

      接口方面,其实和散热以及屏蔽都没有什么关系,我们就用欣赏的角度看看这款主板的设计吧。

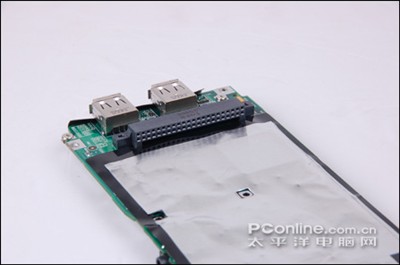

    国产本散热与屏蔽 清华同方V470拆解

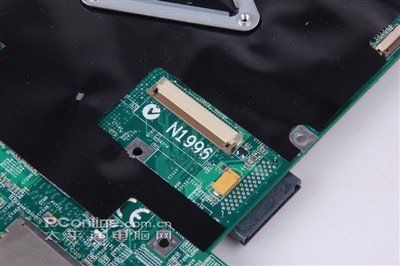

     光驱接口

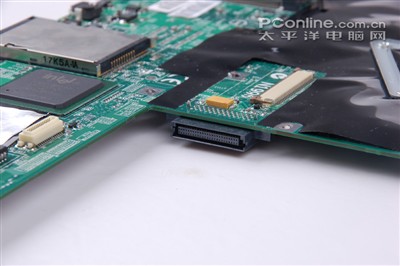

    国产本散热与屏蔽 清华同方V470拆解
     硬盘接口

    国产本散热与屏蔽 清华同方V470拆解
     无线网卡插槽

    国产本散热与屏蔽 清华同方V470拆解
     内存插槽

    国产本散热与屏蔽 清华同方V470拆解
     键盘信号线插槽

    国产本散热与屏蔽 清华同方V470拆解

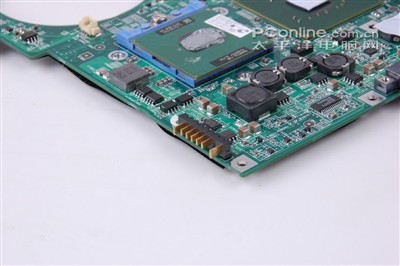

     电池接口

        从主板连接各个组件的这些插槽来看,这款国产笔记本设计的中规中矩,并没有什么缩水之处。
    外壳篇

        为了实现良好的屏蔽效果,V470在细节处理上非常周到,在下面的图上,我们可以看到音频接口的位置上,贴有金属网包围的的软垫,确保了音频接口的能够和外壳紧密相连,达到良好的屏蔽效果。

    国产本散热与屏蔽 清华同方V470拆解

    国产本散热与屏蔽 清华同方V470拆解
     音频插口位置后面为金属网软垫

    国产本散热与屏蔽 清华同方V470拆解
     中间的铝合金架上也有一个软垫

    国产本散热与屏蔽 清华同方V470拆解

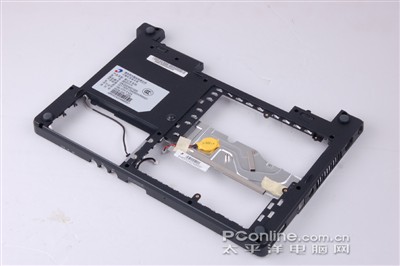

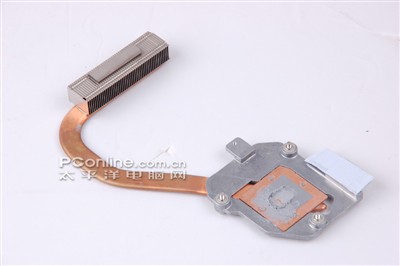

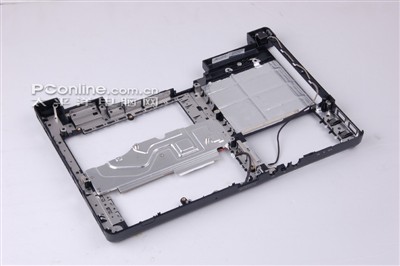

        机身底部的外壳方面,横贯中午的铝合金框架除了达到保固的作用以外,更加是显卡的辅助散热片。由于显卡本身已经有热管散热片,加上这个铝合金框架,散热效果自然更胜一筹了。

    配件篇

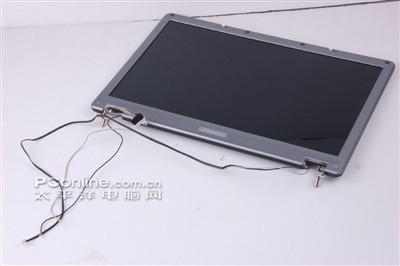

        从液晶屏的连线上,我们可以知道一黑一白的细线都是无线网卡的天线,剩下的为液晶屏与主板相连的信号线和电源|稳压器线。

    国产本散热与屏蔽 清华同方V470拆解

    国产本散热与屏蔽 清华同方V470拆解
     无线网卡、Modem卡、内存

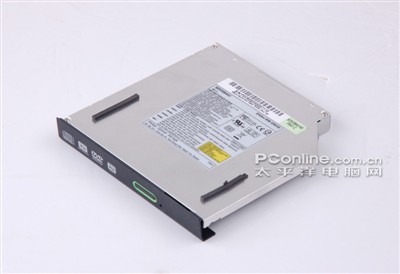

        光驱方面,我们几乎很少看到上面会粘着任何东西,不过V470则有两个平行放置的软垫,其效果是缓冲光驱读写时候带给机身其他部位的震动。

    国产本散热与屏蔽 清华同方V470拆解

    国产本散热与屏蔽 清华同方V470拆解

        即使在散热出风口的散热鳍片上,也贴有一片金属网软垫,能够充分地缓解外界的震动,我们可以在机身内部许多地方看到这样的防震装置,可见设计者在此方面的用心程度。

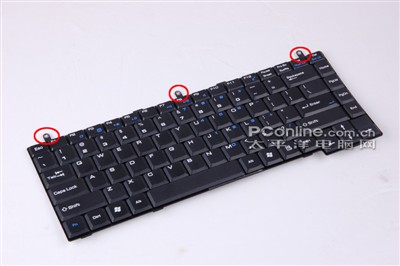

        最后,我们再来看看键盘、硬盘方面的设计。键盘与主机的连接通过3颗螺丝实现。

    国产本散热与屏蔽 清华同方V470拆解

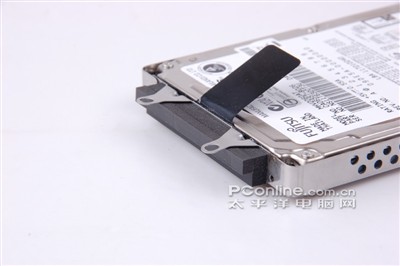

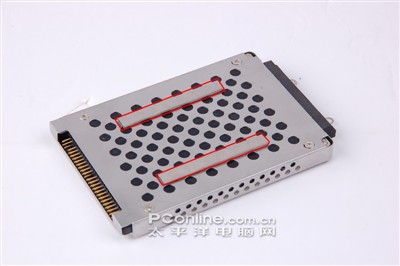

        硬盘方面,软垫、金属网软垫一个不缺,缓冲震动和屏蔽电磁辐射一个不缺。

    国产本散热与屏蔽 清华同方V470拆解

    国产本散热与屏蔽 清华同方V470拆解

    总结

        在夏天即将到来之时,不管是笔记本用户还是即将成为笔记本用户的消费者,都应该了解一些产品散热方面的知识,而清华同方这台V470则很好地表现出作为一台独立显卡机型的良好散热设计。其实,类似清华同方V470这种的机型的散热设计广泛存在于不同品牌的不同机型之中,用户购买机器的时候,可以多参考各大媒体的报道,从而挑选一款设计优秀而又满足自己需要的本本。

    写在拆解之后

        最后,我们还是觉得该给V470挑一些刺。因为铝合金、加强型PC+ABS工程塑料的机身材料属于相对低端的,在散热性能上还是不及铝镁合金材质优秀。各种屏蔽材质、散热材质的添加也会增加机身的重量。大家应该明白的是,镁铝合金材质的本本在散热性能上、在重量上是高一个档次的,当然在价格上也会提高一个档次。
