1 NJU7660简介

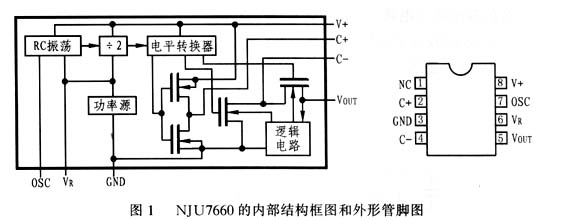

NJU7660是NewJapan Radio公司生产的一个带RC振荡器的电平转换器（DC－DC），它具有电平移动和倍压功能。其典型应用电路最多只需外接两个电容、两个电阻和一个二极管即可。它采用CMOS结构，功耗非常低。几片NJU7660串联可实现N倍、2N倍、（2N－1）倍等电平转换。NJU7660的内部结构和引脚排列如图1所示。
NJU7660的主要特点如下：
●可进行电平反向转换；
●可进行倍压转换；
●采用CMOS结构及DIP／DMP封装；
●电压转换效率高达99．9％（无负载时）；
●用级连的方法可实现2N倍的电压输出；
●工作电压在3．5～10．5V之间；
●两种封装形式的功耗分别为500mW（DIP）和300mW（DMP）；
●输出电阻为55Ω；
●振荡频率为5kHz。
2 应用举例
2．1负电压输出电路

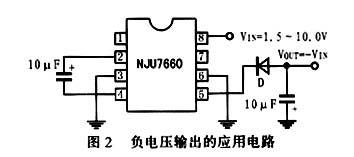

具有负电压输出的应用电路如图2所示。在图中，当VIN小于6V时，第6脚应接地；当VIN大于等于6V时，第6脚应开路。当VIN小于6．5V时，无需接图2中的二极管D；当VIN大于6．5V时，则需接图2中的二极管D，以保护NUJ7660的内部电路。
2．2倍压输出电路

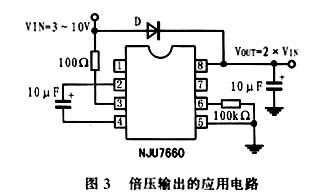

具有倍压输出的NJU7660的应用电路如图3所示。采用该电路可在NJU7660的8脚得到2倍于输入电压的输出电平。其输入电压应在3～10V之间。
2．3 N倍负电压输出电路

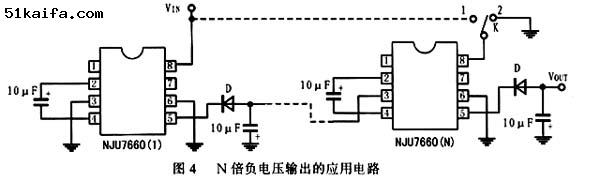

将多个NJU7660采用级连的方法可实现N倍负电压输出。图4是N倍负电压输出的应用电路。
在图4中，当VIN小于3．5V时，第6脚应接地；当VIN大于等于3．5V时，第6脚应开路。当VIN小于6．5V时，无需接图4中的二极管D；当VIN大于等于6．5V时，则应将的二极管D按图接上，以保护NUJ7660的内部电路。当开关K置于“1”时，输出电压VOUT＝－（2N－1）VIN，当开关K置于“2”时，输出电压VOUT为－NVIN。

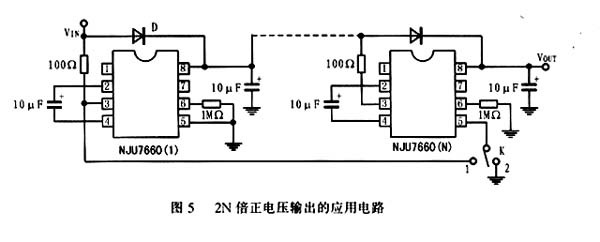

用级连的方法实现2N倍正电压输出的应用电路如图5所示。
在图5电路中，当开关K置于“1”时，输出电压VOUT＝（2N－1）VIN，当开关K置于“2”时，输出电压VOUT＝2NVIN。
