  • 什么是滞后现象,如何应用到比较器?
    http://www.ic72.com 发布时间:2006/2/6 14:43:00
        滞后现象是一个比较器关闭和接通时,输入信号电平间的差异。一个比较器电路有少量的滞后是有益的,因为它衰减电路对噪音的灵敏性,当改变状态时有助于减少输出的多次翻转。通常而言,在一个分立设计里,在比较器输出和正极输入间需要增加一个外部分立电阻,形成一个弱正反馈环。当输出翻转时,正反馈稍微改变了正输入,增强了输出变化。许多电气开关可以发现这种机械模拟效应。当移动手柄超过中点时,开关的弹跳将把手柄一直向前拉,确保开关停止在确定的ON或者OFF状态。

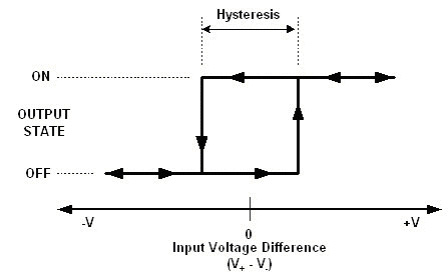

        图1示出一个滞后'环',描述一个比较器是如何起作用的。'X'轴是输入,表示两个输入电压的差异。Y 轴表示比较器的输出状态。如果比较器的初始状态为 'off',输入电压必须在比较器 'on' 前变成显著的正电压。这表示成沿着环的底部向右移。比较器一旦接通,而在它再变回 'off' 之前,输入需要明显下降成负电压(沿着环的底部向左移)。通过一个 off - on - off 周期画出的环的宽度是输入滞后电压。

    图 1 - 滞后'环'

        滞后是一个经常用到的有用现象,LATTICE公司ispPAC20 中的比较器内置了这一选择而无需外接元件。当 PAC-Designer 的ispPAC20 设计窗口中显示 'Hyst=on' 时,比较器 CP1 和 CP2 将提供 47 毫伏的滞后电压。
