  • 什么是晶闸管及其分类
    http://www.ic72.com 发布时间:2005/8/26 12:20:00

        晶闸管是晶体闸流管(Thyristor)的简称,谷称可控硅,它是一种大功率开关型半导体器件,在电路中用文字符号为“V”、“VT”表示(旧标准中用字母“SCR”表示)。

        晶闸管具有硅整流器件的特性,能在高电压、大电流条件下工作,且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。

    晶闸管的种类
    (一)按关断、导通及控制方式分类
        晶闸管按其关断、导通及控制方式可分为普通晶闸管、双向晶闸管、逆导晶闸管、门极关断晶闸管(GTO)、BTG晶闸管、温控晶闸管和光控晶闸管等多种。

    (二)按引脚和极性分类
        晶闸管按其引脚和极性可分为二极晶闸管、三极晶闸管和四极晶闸管。

    (三)按封装形式分类
        晶闸管按其封装形式可分为金属封装晶闸管、塑封晶闸管和陶瓷封装晶闸管三种类型。其中,金属封装晶闸管又分为螺栓形、平板形、圆壳形等多种;塑封晶闸管又分为带散热片型和不带散热片型两种。

    (四)按电流容量分类
        晶闸管按电流容量可分为大功率晶闸管、中功率晶闸管和小功率晶闸管三种。通常,大功率晶闸管多采用金属壳封装,而中、小功率晶闸管则多采用塑封或陶瓷封装。

    (五)按关断速度分类
        晶闸管按其关断速度可分为普通晶闸管和高频(快速)晶闸管。

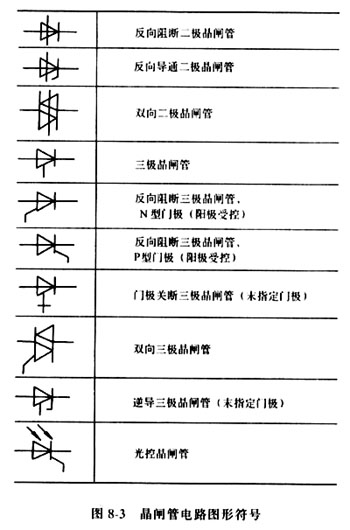

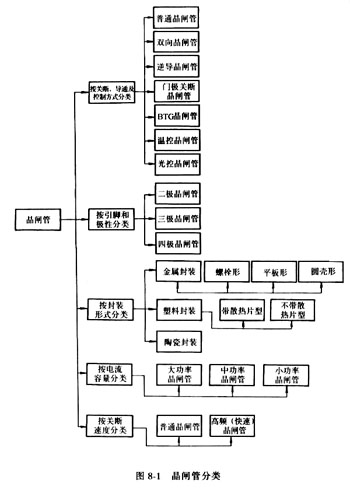

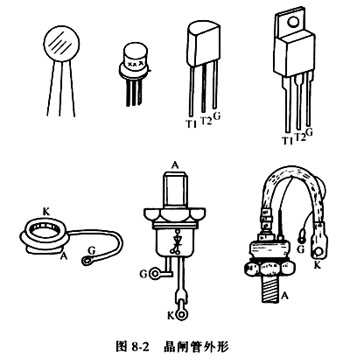

        图8-1是晶闸管的分类图,图8-2是晶闸管的外形,图8-3是晶闸管的电路图形符号。
