现代数码视频显示器无处不在。数字视频投影机的性能价格比正在攀升新的高度。持续走低的价格，以及面板显示器明显的空间优势，使企业客户及个人消费者迅速远离传统的阴极射线管(CRT)显示器。
各种技术类型的高级家用娱乐显示器，已成为大众的消费热点。然而，所有这些产品都面临一个共同问题：尽管所有显示器均采用数字技术生成视频影像，但许多视频信号源还是摆脱不了模拟技术。因此，尚需攻克一系列模拟信号源技术难题：
具有色差视频信号及分开的数字同步信号之计算机视频信号源。
具有多种标准高清晰度画质及嵌入式同步信号的DVD播放器及视频转换器之色差视频信号源。
TV复合视频信号源，包括已久的NTSC制式及PAL制式信号，以及较新的S端子视频。
此外，数字输入信号也越来越普遍。这些潜在的输入信号，向显示器设计者们发出了挑战。模拟信号需要转换成数字形式，才能被缩放、最佳化，最后应用于目标显示器。

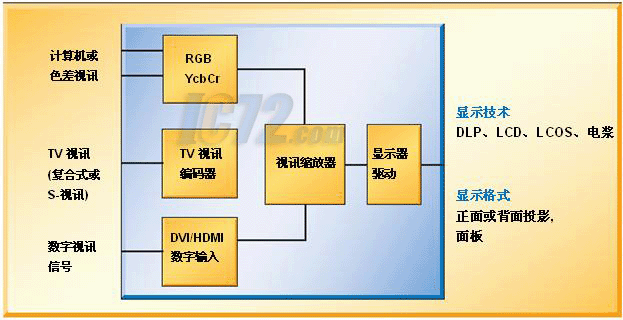

一般典型的简化方块图如图1所示。
 |

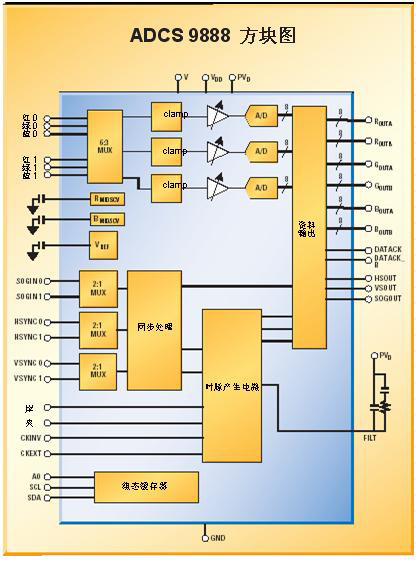

美国国家半导体公司的ADCS9888，以极低的成本，为上述系统提供了关键组件。它可捕捉RGB计算机视频，分辨率从VGA到UXGA；或YCbCr色差视频，分辨率从480I到1080I, 包括720P。普通计算机视频分辨率正在不断提高。ADCS9888能在转换率高达205M取样/秒的条件下工作，支持分辨率高达1600 × 1200，每秒75帧。图2为ADCS9888的简化方块图。
|
|
该器件的主要特点之一是内建2到1多任务器，允许连接两路分开的输入信号。每路输入信号可支持(RGB)，以及色差视频(YCbCr)。为实现该输入目的，设有可选0规模或中等规模DC夹。具备可调增益及偏移功能，可补偿大于或小于标准峰值-峰值电平的输入信号。内建三个8位、205M取样率/秒(最大值)ADC，可支持普通计算机视频的最高分辨率。
采用内建PLL及VCO的复杂同步处理模块，提供像素率取样时脉，驱动ADC及输出电路。支持分离式或复合式数字同步信号，或模拟复合式同步信号源。输出资料格式化器提供了系统上的灵活性，而能支持最宽范围的缩放器及DSP。
采用一简单串行接口，用于存取组态及状态缓存器。控制能力包括超越IC中自动省电模式的能力。
