本文介绍的电源控制器能够适应彩色投影机的冷却风扇要求先开后关的特殊需要，有利于延长彩投卤素灯寿命。若将其参数稍加调整，亦可用于其他有类似需要的场合。

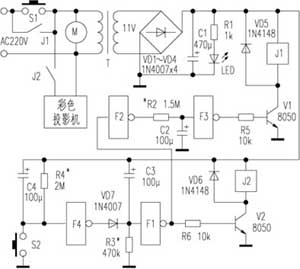

    电路如图所示。当按下Ｓ１时风扇Ｍ得电运转，同时整流器输出１２Ｖ左右直流电压作控制电路电源。刚通电时，由于Ｃ３上电压不能突变，Ｆ１输入端为高电平，输出低电平，Ｖ２截止，Ｊ２释放，投影机不工作。Ｆ１输出的低电平由Ｆ２反相为高电平经Ｒ２对Ｃ２充电，由于Ｃ２初充电时Ｆ３输入端也是低电平，其输出为高电平，Ｖ１导通，继电器Ｊ１吸合，所以松开Ｓ１后，电源自锁供电。与此同时，电源也经Ｒ３对Ｃ３充电，因时间常数Ｒ３Ｃ３小于时间常数Ｒ２Ｃ２，所以约半分钟后Ｆ１输入端电压先期达到ＣＭＯＳ与非门的转换电压，Ｆ１输出翻转为高电平，Ｖ２导通，Ｊ２吸合，投影机工作。这时Ｆ２输入端也为高电平，输出低电平，Ｃ２已充的电荷通过Ｒ２泄放，使Ｆ３输出高电平，状态保持不变，控制电路及投影机进入稳定工作状态。

    由于自开始通电起，Ｆ４输入端就是高电平，输出为低电平，ＶＤ７截止，所以Ｆ４对后面的电路没有影响。要停机时，按一下按钮Ｓ２，Ｆ４输入端变为低电平，同时Ｃ４被迅速充满电。放开Ｓ２后，Ｃ４通过Ｒ４放电使Ｆ４输入端在一段时间内保持低电平，输出高电平，ＶＤ７导通，Ｆ１输出翻转为低电平，Ｖ２截止，Ｊ２释放，投影机停止工作。同时，Ｆ１输出的低电平由Ｆ２反相后重新经Ｒ２对Ｃ２充电，由于时间常数Ｃ４?Ｒ４比时间常数Ｒ２Ｃ２大，所以再过约２分钟，Ｃ２上电压被充到ＣＭＯＳ与非门的转换值，Ｆ３翻转，Ｖ１截止，Ｊ１释放，Ｍ停转，整个电路断电。
