引言
PT100是一种广泛应用的测温元件，在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势，包括高精度、稳定性好、抗干扰能力强等。由于铂热电阻的电阻值与温度成非线性关系，所以本模块需要进行非线性校正，一般的模块采用模拟电路校正，这种校正的精度不高，而且温漂等受干扰的程度也比较大。本模块采用了软件查表插值的方法进行校正，最后转换成III型信号。III型信号是当被测信号从下量程到上量程(0%~100%)变化时，输出线上对应4－20mA电流的变化。此外模块还具有MODBUS协议的通讯端口，可以直接和任何MODBUS口连接。

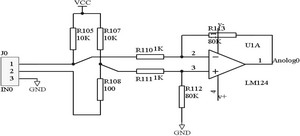

图1 采样电路

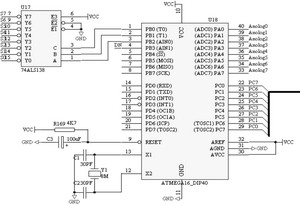

图2 主机电路
图3 D/A电路
系统设计
整个模块基于AVR新型的Atmega16单片机，采用三线制形式，这样可以去除导线电阻带来的零点不准确，经过差分放大电路直接得到0~5V的信号电压，这样就可以直接输入到A/D转换器。
数据处理部分，将PT100分度表中的每隔10℃的电阻值写入到闪存中，这样，将得到电压值回算到电阻值，这样进行查表，当电阻位于某一段之间时，再进行线性处理，这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器，采用权电阻网络进行D/A转换，这样可以节省成本，而且精度也可以得到保证。
最后再经过一个电压电流转换部分，把信号以III型信号传送出去，完成模块的功能。

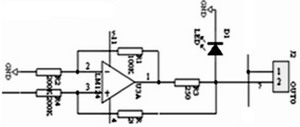

图4 V/I转换电路
图5 485通讯电路
采样电路
采样电路如图1所示，PT100以三线制接到J0，这样连接PT100的两侧的导线长度相等，而且分别加在两侧的桥臂上，这样导线电阻得以消除，当PT100输出100Ω时可以调节R1的阻值，以调整温度下限，当温度范围是0~300℃时，电桥电压经过放大后，Anolog0的电压正好是0~5V，这样可以完整使用单片机的A/D转换器的转换精度。
主机电路
主机电路如图2。CPU采用Atmega16 ，它自带8路10位A/D转换器，转换速度快，精度高，而且不需要外扩任何器件。74LS138用来译码，分别选通各路的锁存器。采用8MHz的晶振，速度完全可以满足系统的要求。A/D转换的参考电压直接是VCC，这可节省硬件，简化电路，在对精度要求较高的情况下可以选择精密稳压器件，如TL431。
D/A转换电路
为了节省成本，本系统没有采用专用D/A转换芯片，而是运用D/A转换的原理，利用权电阻网络进行D/A转换器，这样精度可以保证，而且速度比较快，CPU控制也是比较简单的。电路如图3所示。
74lS373锁存器，锁存CPU每次更新的数据，OE引脚接138芯片的片选信号，LE 下降沿时数据锁存。
V/I转换电路
V/I转换电路如图4所示，它将A/D转换后得到的电压信号，转换成4-20mA III型信号输出。I=V/R3。
RS-485通讯电路
通讯芯片选用MAX485芯片，将收允许和发允许接在一起(见图5)，用一个口线进行控制，正常情况下，收允许，在需要发送的时候，设为发允许。

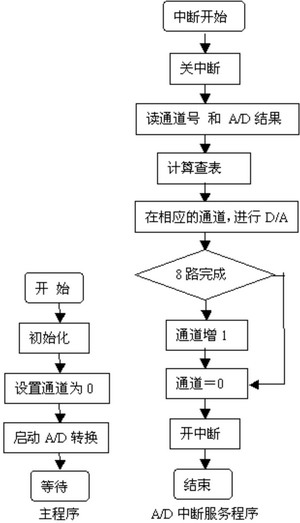

图6 软件流程
软件设计
软件设计是本系统的关键，也是与众不同的地方。一般的铂电阻转III型信号的模块都是采用模拟电路，没有软件部分。本系统采用数字化线性校正将大大提高模块的精度。软件流程见图6。软件分主程序，中断服务子程序，所有程序均由C语言编写。程序在ICCAVR6.30调试。
结语
基于单片机的PT100－III型信号转换模块具有精度高、可数字通讯、可升级等优点。本模块已经用于多个火力发电厂烟气温度检测，其中采用III型信号和数字通讯的都有，均取得了良好的效果。
