图1所示的电路故障寻找器是一种在印制电路板上找到连接通路的五金|工具，使用起来很方便。因为你用来测量连接通路的检测电压低于晶体管的VBE电压，所以你可将这一设计应用于含有半导体元件的电路中，而不会影响测量结果。这种电路故障寻找器的输出是音频单音。开路会产生大约每秒一次的嘀嗒声，而短路则会产生一个2kHz单音。音频读出器件最适用于电路故障寻找，因为人的眼睛可以盯着正在扫描的电路通路，而不是去观看表头指针是否移动。如果你想找到与某一电路点相连的几根连线，则一种有用的方法就是将一根引线连接到这一点上，然后用另一根引线在电路的其他部分上扫过即可。当听到一个音调很高的单音时，就相当于在印制电路板上找到了一根连线。

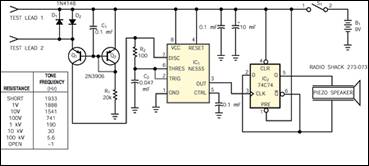

图1 利用这种输出音频单音的电路故障寻找器，可通过耳朵检验电路通路是否中断。

　　只要反复练习，使用者就可以区分各种嘀嗒声和多种多样的单音，从而迅速地确定电路通路的质量。此外，你也会检测到是否有电容器，因为电容器放电时会产生拖长的单音。图1所示电路很灵敏，你用湿手指尖触及电路，它就会产生明显的音频变化。R1产生0.4mA电流，使得由Q1和Q2组成的电流反射镜偏置。Q1是检测电阻值的晶体管，是图1所示电路的核心。Q1发射极和Vcc之间的电阻值决定了C2的充电电流。因为C2吸收来自恒流源的电流，所以电容器上的波形是线性斜坡波形。当C2充电并超过IC1的阈值时，IC1产生一个输出脉冲。R2决定了C2的放电速度。IC2，即74C74，将NE555的输出脉冲变换成对称的方波，以便差分驱动压电扬声器|蜂鸣器。在天天正常使用的情况下，9V电池应持续使用一年左右。
