电子标准+封装图片大全

•
• SBGA
  球状格点阵列式封装

•

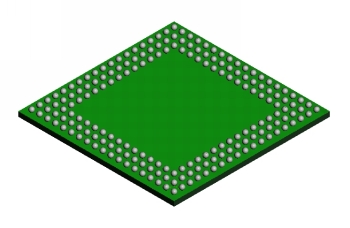

• SBGA 192L
  球状格点阵列式封装
  详细规格

•

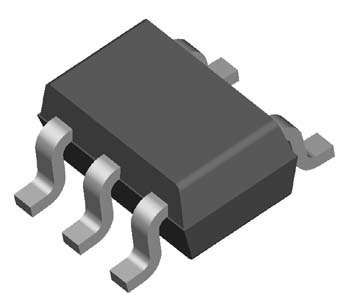

• SC-70 5L
  微型塑料贴片封装
  详细规格

•
• SDIP
  收缩型DIP。插装型封装之一，形状与DIP 相同，但引脚中心距(1.778mm)小于DIP(2.54mm),因而得此称呼。

• SIMM30
• SIMM30
  Pinout
  详细规格

•
• SIMM30
  Single In-line Memory Module

• SIMM72
• SIMM72
  Pinout
  详细规格

•
• SIMM72
  Single In-line Memory Module

•
• SIMM72
  Single In-line Memory Module

•
• SIP
  Single Inline Package
  单列直插式封装。引脚从封装一个侧面引出，排列成一条直线。当装配到印刷基板上时封装呈侧立状。引脚中心距通常为2.54mm，引脚数从2 至23，多数为定制产品。封装的形状各异。

•
• SLOT 1
  For intel Pentium II Pentium III & Celeron CPU

•
• SLOT A
  For AMD Athlon CPU

•
• SNAPTK

•
• SNAPTK

•
• SNAPZP

•
• SO DIMM
  Small Outline Dual In-line Memory Module

•
• SO
  Small Outline Package
  SOP的别称

•
• SOCKET 370
  For intel 370 pin PGA Pentium III & Celeron CPU

•
• SOCKET 423
  For intel 423 pin PGA Pentium 4 CPU

•
• SOCKET 462/SOCKET A
  For PGA AMD Athlon & Duron CPU

•
• SOCKET 7
  For intel Pentium & MMX Pentium CPU

•
• SOH

•

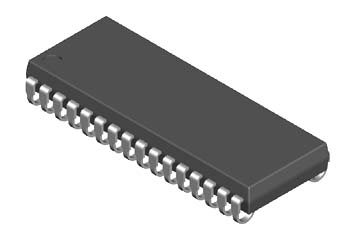

• SOJ 32L
  J 形引脚小外型封装。表面贴装型封装之一。引脚从封装两侧引出向下呈J 字形
  详细规格

•
• SOJ
  J 形引脚小外型封装。表面贴装型封装之一。引脚从封装两侧引出向下呈J 字形，故此得名。通常为塑料制品，引脚中心距1.27mm，引脚数从20到40

•

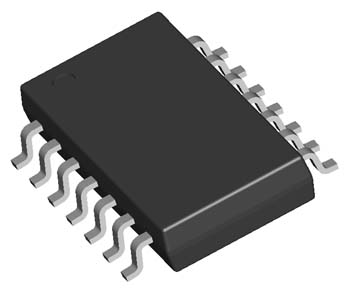

• SOP EIAJ TYPE II 14L
  小封装式封装,引脚从芯片的两个较长的边引出，引脚的末端向外伸展.详细规格

•
• SOT143
  小外形晶体管

•
• SOT220

•
• SOT220
  相当于TO220封装的贴片形式，大部分厂家称其为TO263或D2PUK

•
• SOT223
  小外形晶体管

•
• SOT223
  小外形晶体管

•
• SOT23
  小外形晶体管,TO92封装的贴片形式

•
• SOT23/SOT323
  小外形晶体管,TO92封装的贴片形式

•
• SOT25/SOT353
  微型塑料贴片封装,比SC70外型稍小

•
• SOT26/SOT363
  微型塑料贴片封装

•
• SOT343
  小外形晶体管

•
• SOT523
  小外形晶体管

•
• SOT89
  小外形贴片晶体管,比SOT23大,比TO252要小,也是TO92封装的一种常见的贴片形式

•
• SOT89

•

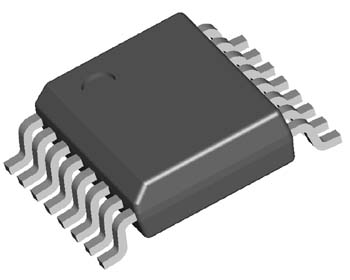

• SSOP 16L
  详细规格

•
• SSOP
  贴片密脚封装,脚间距0.65

•
• Socket 603
  Foster
